НАБОР DIY СЕРИЯ СА5027 ДЛЯ САМОСТОЯТЕЛЬНОЙ СБОРКИ 500 Х 270 ММ С АНОДИРОВАНЫМ ПОКРЫТИЕМ

70 200.00

Набор для самостоятельной сборки DIY СА5027 (3027) предназначен для самостоятельной сборки классической механической части фрезерного станка портального типа. Комплект DIY поставляется в закрытой прочной упаковке, детали аккуратно упакованы в специально изготовленные для них слои из упругого пористого синтетического материала, с каждым комплектом идет спецификация. Вес комплекта с упаковкой 48 кг (38 кг).

Выполнить
Изначально механическая часть поставляется в разобранном виде. Если Вам необходимо собрать механическую часть - отметьте этот пункт
Усиленная включает: 3-точечная насадка с магнитным креплением и защитой от разбрызгивания СОЖ, шланг ПВХ, мембранный насос, БП насоса, ванна для сбора СОЖ, бак рециркуляции СОЖ, фитинги, борта, герметизация рабочего поля
Выберите этот пункт, если Вы живете в другом городе и/или Вам необходимы услуги ТК по доставке
Ход по оси Z больше клиренса портала на 25мм. При необходимости может быть увеличен.
Указана средняя стоимость, зависит от размера рабочего поля
ER11(d1-7мм) ER16(d1-10мм) ER20(d1-13мм) Возможна установка шпинделя с воздушных охлаждением и автоматической сменой инструмента
Комплект состоит из набора сверхгибких кабелей и гибких кабель-каналов
Комплект состоит из набора сверхгибких кабелей и гибких кабель-каналов
Комплект состоит из набора сверхгибких кабелей и гибких кабель-каналов
Комплект состоит из набора сверхгибких кабелей и гибких кабель-каналов
Комплект состоит из набора сверхгибких кабелей и гибких кабель-каналов
Сборка электрической части включает в себя монтаж и расключение электрического шкафа,, настройки, тесты станка, поверку, настройка профиля.
Сборка электрической части включает в себя монтаж и расключение электрического шкафа,, настройки, тесты станка, поверку, настройка профиля.
Оставьте свои данные в форме ниже. Мы свяжемся с Вами в ближайшее время.
Цена за комплект
Цена за комплект
Включает в себя: адаптер, шприц, смазка, кейс.
Подключение центроиcкателя возможно только на инженерных системах MACH3
Эта опция предназначена для тех,кто заказывает наш станок из-за рубежа.
Product total
Options total
Grand total

Описание

Набор для самостоятельной сборки является отличной альтернативой покупки готового станка, когда есть ограничение в бюджете, и есть большое желание разобраться в таких темах как:

  • Сборка механической части
  • Подготовка механической части к прокладке кабелей и трубок ПВХ
  • Пайка проводов и прокладка кабелей по гибким кабельным каналам станка
  • Сборка электрического шкафа (шкафа управления)
  • Подключение электрической управляющей части фрезерного станка
  • Настройка электрической части станка

Так же данный комплект DIY отлично подойдет для знакомства с миром фрезерной обработки и станков с ЧПУ!



Станки серии CА являются одним из лучших вариантов на рынке станков с ЧПУ как для начинающего пользователя, так и для искушенного специалиста при производстве изделий с допустимой точностью и повторяемостью 0,1–0,15мм в зависимости от выбранного режима. Станки уверенно справляются с такими задачами как:

  1. Раскрой, 3D–фрезерная обработка и гравировка цветных металлов (алюминий, латунь, медь, магний, титан) и сплавов на их основе (Д16, АД31, В95) в том числе и термоупрочнённые сплавы (Д16Т, АД31Т1, В95Т1);
  2. Раскрой, 3D-фрезерная обработка и гравировка древесины различных пород (клен, мореный дуб, сосна, бук, ясень), в том числе стабилизированой, кости (бивней мамонта, рогов оленей и лосей), в том числе стабилизированых);
  3. Раскрой, 3D-фрезерная обработка и гравировка пластиков, акрила, искусственного камня (фрезеровка литьевого мрамора);
  4. Гравировка камня (гранит различной твердости, полимергранит, мрамор, габбро–диабаз, змеевик);
  5. Раскрой и 3D-фрезерная обработка модельного пластика, ювелирного воска, вспененного полиуретана;
  6. Обработка других материалов.

Станки серии СА справляются как с точной тонкой обработкой, так и со скоростной фрезеровкой–все зависит от ваших задач. С помощью дополнительных опций станки данной серии могут быть модернизированы как для увеличения производительности (установка шаговых двигателей с оптическими энкодерами обратной связи, установка более мощного шпинделя), так и для уменьшения себестоимости реза материалов (цветных металлов, камня и других материалов) с помощью системы подачи СОЖ (смазывающей–охлаждающей жидкости).

Механическая часть станка с ЧПУ портального типа серии СА.

Три слова о данной серии: быстрая, крепкая, доступная!

Все узлы конструкции, несущие нагрузку (торцевые пластины, стойки портала, модуль перемещения по оси Z, нижняя соединительная планка для ребер–стоек портала, крепление шпинделя), изготовлены из термоупрочненного сплава алюминия Д16Т сечением 14 мм. Станок, изготовленный на базе данного механического основания, предназначен для 2D/3D обработки таких материалов как: древесина различной породы, пластики, оргстекло, цветные металлы (алюминий,латунь,бронзу и т.д.) и сплавы на их основе (АД31, Д16 , В95 и т.д.), в том числе и термоупрочненные (АД31Т1, Д16Т , В95Т1 и т.д.)

  • Крепление несущих нагрузку узлов происходит с помощью метизов повышенной прочности. 8.8, 10.8, 12.9.
  • В производстве механических оснований мы не используем при креплении элементов станка “ФИКСАТОРЫ РЕЗЬБЫ”, так как данное соединение является “Неразъемным соединением” – соединение, при разборке которого нарушается целостность составных частей изделия, это при длительной эксплуатации и нормальном износе оборудования в дальнейшем не позволит произвести простую замену стандартных частей и комплектующих, и продолжить работу. Благодаря использованию высококачественных комплектующих и метизов, станок серии СА может быть полностью разбираться и собираться многократно. Готовая механическая часть ЧПУ станка серии СА является основой для построения полноценного фрезерного станка

Внимание, при покупке Данной механической части станка, действует спец предложение на покупку электрических комплектующих.

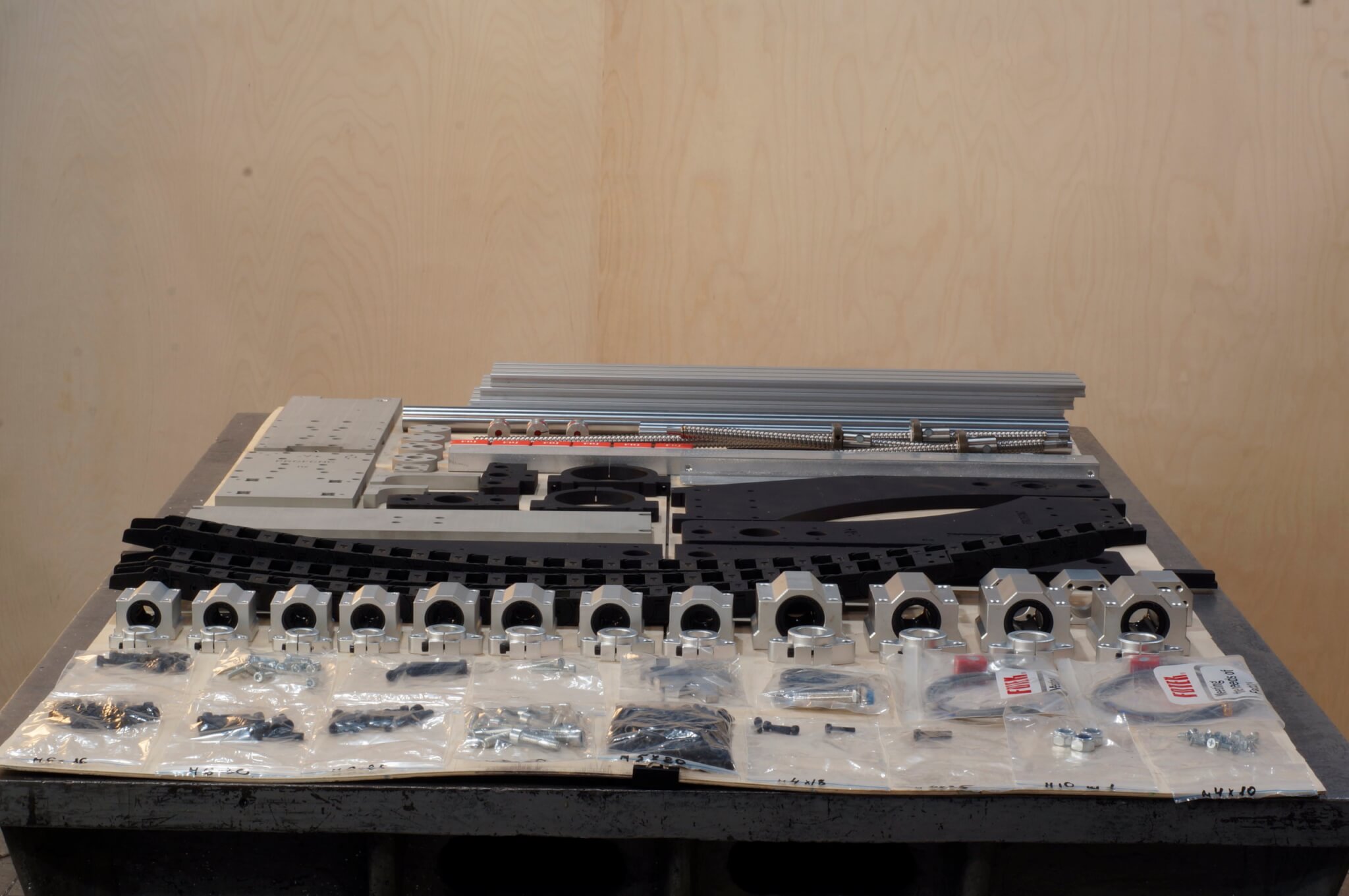

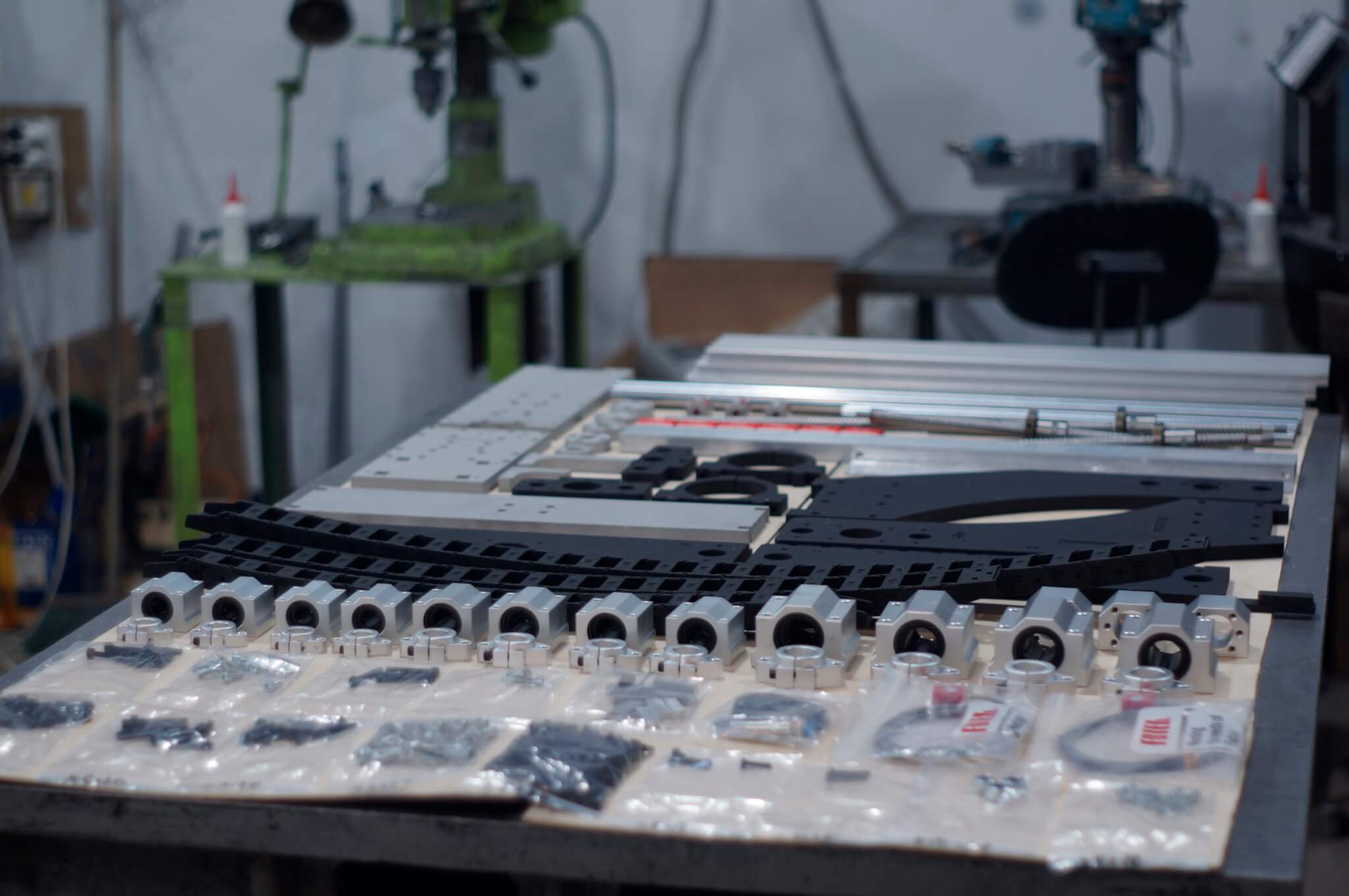

В комплект набора для сборки механической части станка ЧПУ входит:

Наименование деталиМаркировкаКол-во
1Торцевая ПластинаТ11
2Торцевая пластина ШДТ21
3Нижняя планкаН1
4Боковая ПластинаБ11
5Боковая Пластина ШДБ21
6Ложе гибкого канала ХЛ11
7Ложе гибкого канала YЛ21
8Планка оси YП11
9Планка оси ZП21
10Крепление направляющих оси ZК11
11Крепление направляющих оси Z ШДК21
12Хомут ШпинделяХ2
13Блок подшипников X, YР12
14Блок подшипников ZР21
15Крышка ПодшипниковА2
16Крепление гибкого кабель канала XО11
17Крепление гибкого кабель канала YО21
18Центрирующая проставкаЦ9
19Гайка ШВП 1610ГШ3
20Винт ШВП Z SFU1610Ш11
21Винт ШВП Y SFU1610Ш21
22Винт ШВП X SFU1610Ш31
23Держатель гайки ШВПШД3
24Муфта кулачковаяМК3
25Держатель Вала SHF16Д164
26Держатель Вала SHF20Д204
27Держатель Вала SHF25Д254
28Вал SC16S162
29Вал SC20S202
30Вал SC25S252
31Гибкий кабель канал 18х25 ось ZГ11
32Гибкий кабель канал 18х25 ось YГ11
33Гибкий кабель канал 18х37 ось XГ11
33Профиль стол( в ссылке подобный профиль)С14
34Набор метизов1
35Подшипники FBJПП6
36Подшипник линейный в модуле SCS16UUSCS16UU4
37Подшипник линейный в модуле SCS20UUSCS20UU4
38Подшипник линейный в модуле SCS25UUSCS25UU4
39Датчики индуктивные LJ12A3-4-Z/BX 6-36VLJ1
40Датчик индуктивный FOTEK PS-05NPS2



1 Комплект МЕТИЗОВ (КРЕПЕЖА) ДЛЯ СБОРКИ

Комплект включает в себя:

  • Болт высокопрочный М5х20 8,8 (98 шт.)
  • Болт высокопрочный М5х25 8,8 (8 шт.)
  • Болт высокопрочный М6х16 12,9 (16 шт.)
  • Болт высокопрочный М6х25 12,9 (8 шт.)
  • Болт высокопрочный М5х16 8,8 (12 шт.)
  • Болт высокопрочный М6х30 12,9 (8 шт.)
  • Болт высокопрочный М8х30 8,8 (16 шт.)
  • Винт высокопрочный М5х10 8,8 (19 шт.)
  • Болт высокопрочный М5х40 12,9 (4 шт.)
  • Болт высокопрочный М5х30 8,8 (2 шт.)
  • Гайка самоконтрящаяся M10х1 8,8 (3 шт.)
