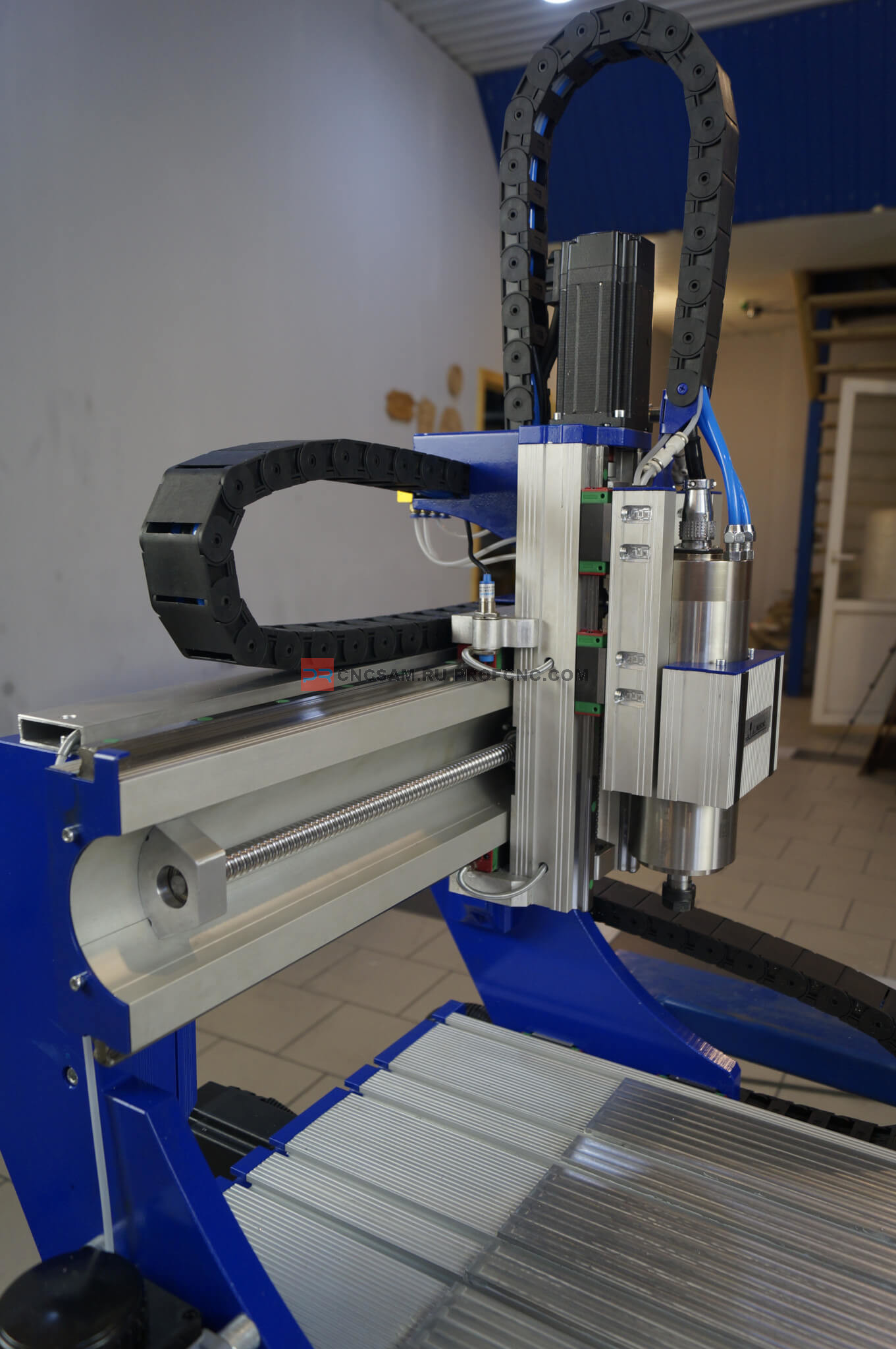

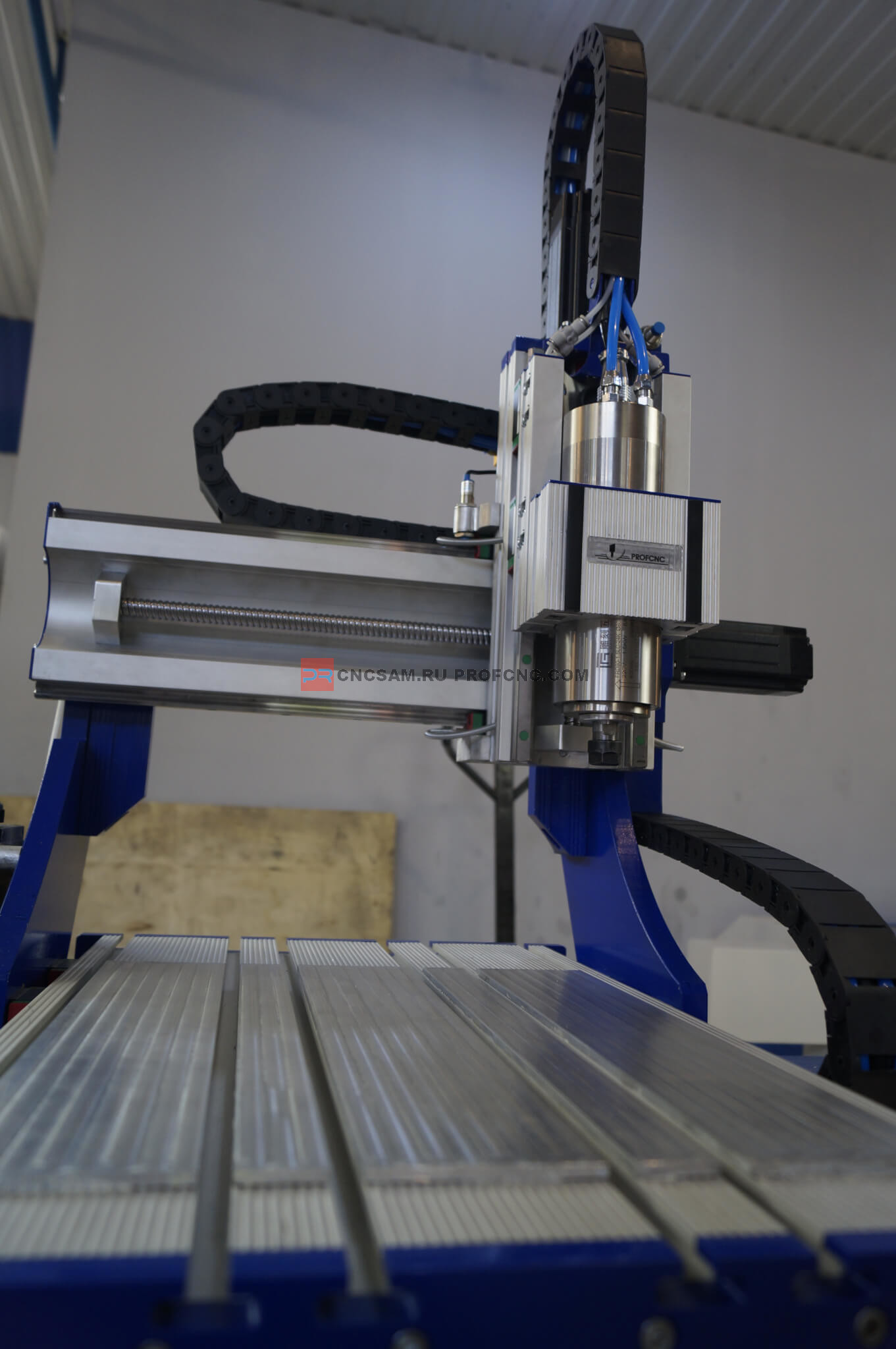

ФРЕЗЕРНЫЙ СТАНОК С ЧПУ PROFCNC 3030 MA HARD (300х300)

311 743.00

Универсальный фрезерный станок с ЧПУ серии MAESTRO предназначен для выполнения фрезерных и гравировальных работ на различных материалах таких как: цветные металлы и сплавы на их основе, древесина различной породы и фанера разных сортов, пластик, фторопласты, акрил, обработка таких материалов как сталь, чугун, мрамор, гранит возможна, в режиме гравировки, либо фрезеровки но с очень точным подбором режима обработки , а также режущего инструмента.

Скачать коммерческое предложение на станок Скачать каталог доп. опций на станок Скачать брошюру: "Механические узлы станка серии "Maestro"

Скачать брошюру: "Профиль станка серии "Maestro" Процесс производства станков Скачать руководство по эксплуатации станка серии Maestro

Наш канал YouTube

Артикул: Фрезерный станок с ЧПУ PROFCNC 3030 MA, комплектация HARD Категория:
Модель:PROFCNC MAESTRO 3030 HARD
Тип станка:Настольный с подвижным порталом с зоной торцевой обработки (опционально)
Зона обработки в плоскости
(рабочее поле) X, Y, Z (мм)
300х300х150 (возможно изготовление станка с клиренсом портала от 100 до 350мм)
(Опционально) Зона торцевой обработки X, Y, Z (мм)300х200х150 (до 400х350х350 опционально)
Возможность установки оси вращения в зону торцевой обработки (4-ой оси)Есть (установка комплекта для ротационной обработки тел вращения вместе с задней бабкой, оборудованной конусом Морзе) опционально.
Выбор стороны расположения гибкого кабельного каналаСправа/Слева (для более рационального использования своего производственного помещения, мы, как производитель, предлагаем вам выбрать левое или правое расположение кабельного канала для более удобной эксплуатации и обслуживания механической части станка)
Выбор расположения зоны торцевой обработкиСправа/Слева (для того чтобы Вы могли более рационально использовать свое производственное помещение, мы как производитель, предлагаем Вам выбрать правое или левое расположение зоны торцевой обработки для более удобной эксплуатации и обслуживания механической части станка)
Клиренс портала: максимально возможный просвет портала (расстояние между поверхностью рабочего стола и самой нижней точной подвижной части портала), мм 150
Например клиренс портала равен 150 мм. Это значит, что портал станка может переместиться через все тело заготовки высотой 150 мм, не задев ее. Так как рабочий ход по оси
Z всегда больше, чем клиренс портала, Вы сможете обработать заготовку высотой 150мм.
Рабочий ход по оси Z (высота), ммКлиренс портала +15 мм (опционально +50…150 мм)
Тип рамы:Термически упрочненный тяжелый конструкционный профиль MAESTRO (тяжелый, термически упрочненный, конструкционный профиль арочного типа собственной разработки. 1 погонный метр профиля имеет массу 10 кг)

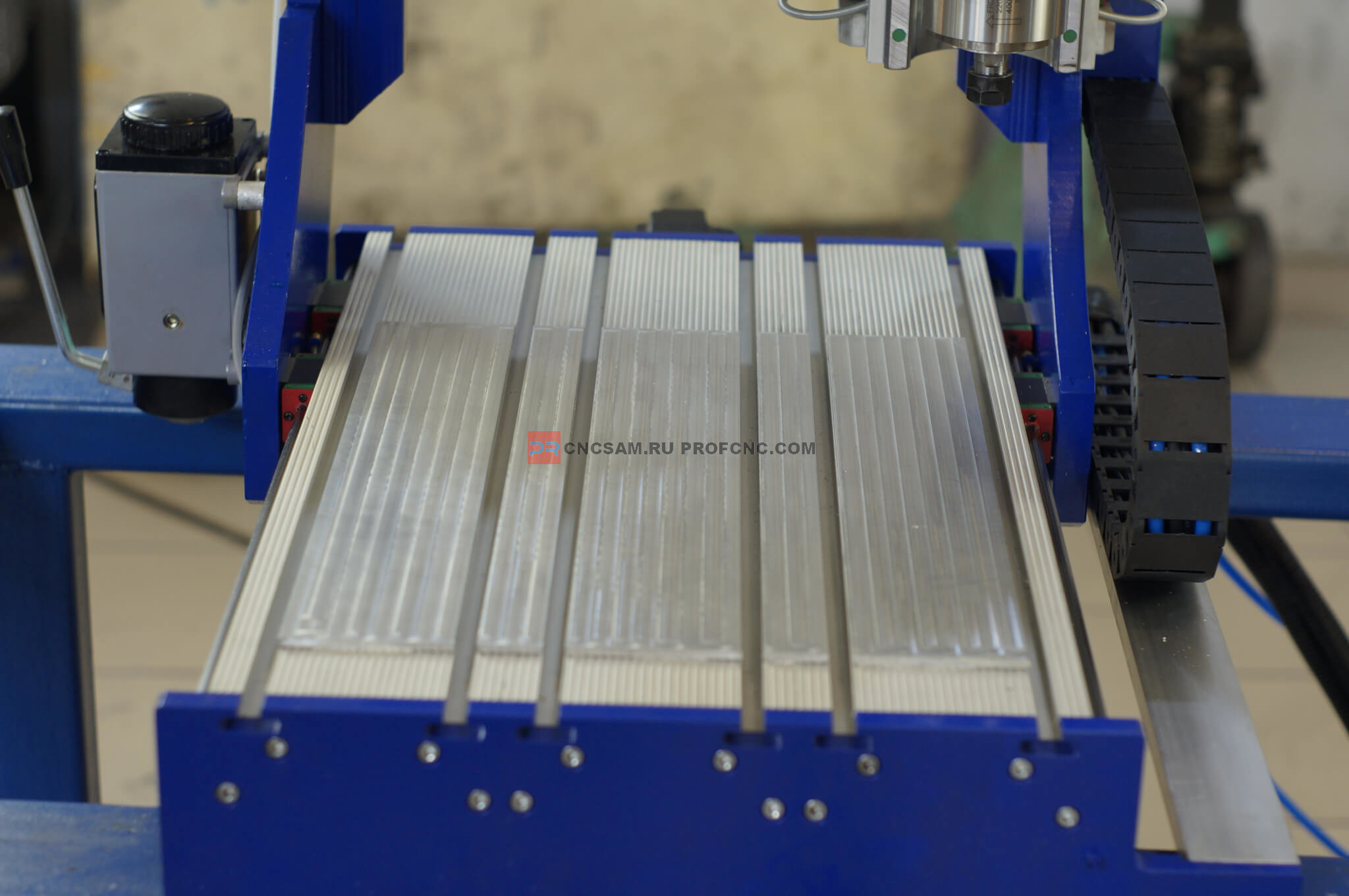

Тип рабочего стола:Термически упрочненный тяжелый конструкционный профиль MAESTRO (тяжелый, термически упрочненный, конструкционный профиль арочного типа собственной разработки (1 погонный метр профиля имеет массу 10 кг) с Т-пазами (жертвенный слой из алюминиевого сплава опционально)
Стойки портала:фрезерованные (Д16Т)
Материал портала станка:Термически упрочненный тяжелый конструкционный профиль MAESTRO (тяжелый, термически упрочненный, конструкционный профиль арочного типа собственной разработки. 1 погонный метр профиля имеет массу 10 кг)
Тип покраски:полимерная порошковая окраска
Тип направляющих XYZ:Профильные серии HG — 4-е ряда шариков подшипников с увеличенной жесткостью и повышенной плавностью хода.
Сечение направляющих, мм:15
Производитель направляющих:HIWIN (TBI-MOTION,  TRH  опционально)
Тип передачи XYZ:ШВП (Шариково-винтовая пара)
Диаметр ШВП X/Y/Z20/20/16 (16/16/16 опционально)
Шаг ШВП X/Y/Z, мм:5 (10 опционально)
Производитель ШВП: TBI-MOTION (HIWIN, TRH опционально)
Класс точности ШВП:С7 с отклонением до 0.052мм на 300мм хода.
Возможность установки радиально-упорных подшипников(NSK Precision, BPJ Precision опционально)
Тип приводного двигателя XYZ:Шаговый STEP (Шаговый с оптическим энкодером 1000PPR – опционально сервошаговый SERWOSTEP)
Крутящий момент двигателя XYZ кг/см31 (18, 35, 40 опционально)
Максимальная скорость холостого перемещения в зависимости от шага винтовой передачи.шаг 5 мм за оборот — мм/мин:6000, (шаг 10 мм за оборот — мм/мин:12000)
Максимальная рабочая скорость,  мм/мин:6000 (12000)
Рекомендуемая рабочая скорость,  мм/мин0-5000 (0-10000)
Дискретность мм/шаг:0,005 (0,0025)
Точность  ручного позиционирования , мм±0,01мм
Точность  позиционирования и репозиционирования  (GCODE), мм±0,052 (300мм хода ШВП)
Повторяемость, мм:±0,052 (300мм хода ШВП)
Система смены инструмента: механическая,  (ручная)
Количество шпинделей, шт.1 (2,3-и шпинделя опционально)
Мощность шпинделя, кВт:2,2 (1.5, 3.0, 3.5 опционально)
Количество подшипников шпинделя, шт.4-е (3-опционально,если необходимо экономить)
Охлаждение шпинделя: жидкостное (воздушное опционально)
Частота вращения шпинделя:1-24000 об/мин (у шпинделя с воздушным охлаждением 1-18000 об/мин)
Рекомендуемый диапазон регулировки оборотов шпинделя 6000-24000 об/мин



6000-24000 об/мин (у шпинделя с воздушным охлаждением 6000-18000 об/мин)
Тип цанги: ER20 (до 12,7 мм)  опционально ER 16 (до 10мм)
Производитель шпинделя:HQD (опционально  GDZ, HSD, Teknomotor)
Мощность инвертора, кВт:2,2 (1,5  кВт – опционально)
Производитель инвертора:HUANYANGHY ( VFD-M, BEST – опционально)
Система управления:Rich auto a11e- автономная система управления, NC-studio v.5,5 (пульт 3-и оси опционально), Mach3 LPT 3-5 осей STEPMASTER V2.5 , Rich auto a18, Rich auto a58, Rich auto b57,  Mach3 LPT 3-5 осей.
Поддерживаемое программное обеспечение: ArtCAm, AlphaCAm, AspirE, SolidCAm, PowerMill, DeskProto…
Система защиты: кнопка E-STOP
Система защиты механической части индуктивные концевые датчики по всем осям.
Смазка системы линейного перемещения (винта и гайки ШВП, а также направляющих и блоков линейного перемещения)Ручная точечная смазка с помощью консистентной смазки и плунжерного шприца. (15 легкодоступных точек смазки; на каждый блок установлены модифицированные тавотницы, а к каждой гайке ШВП подведен шланг подачи смазки. (централизованная система смазки опционально)

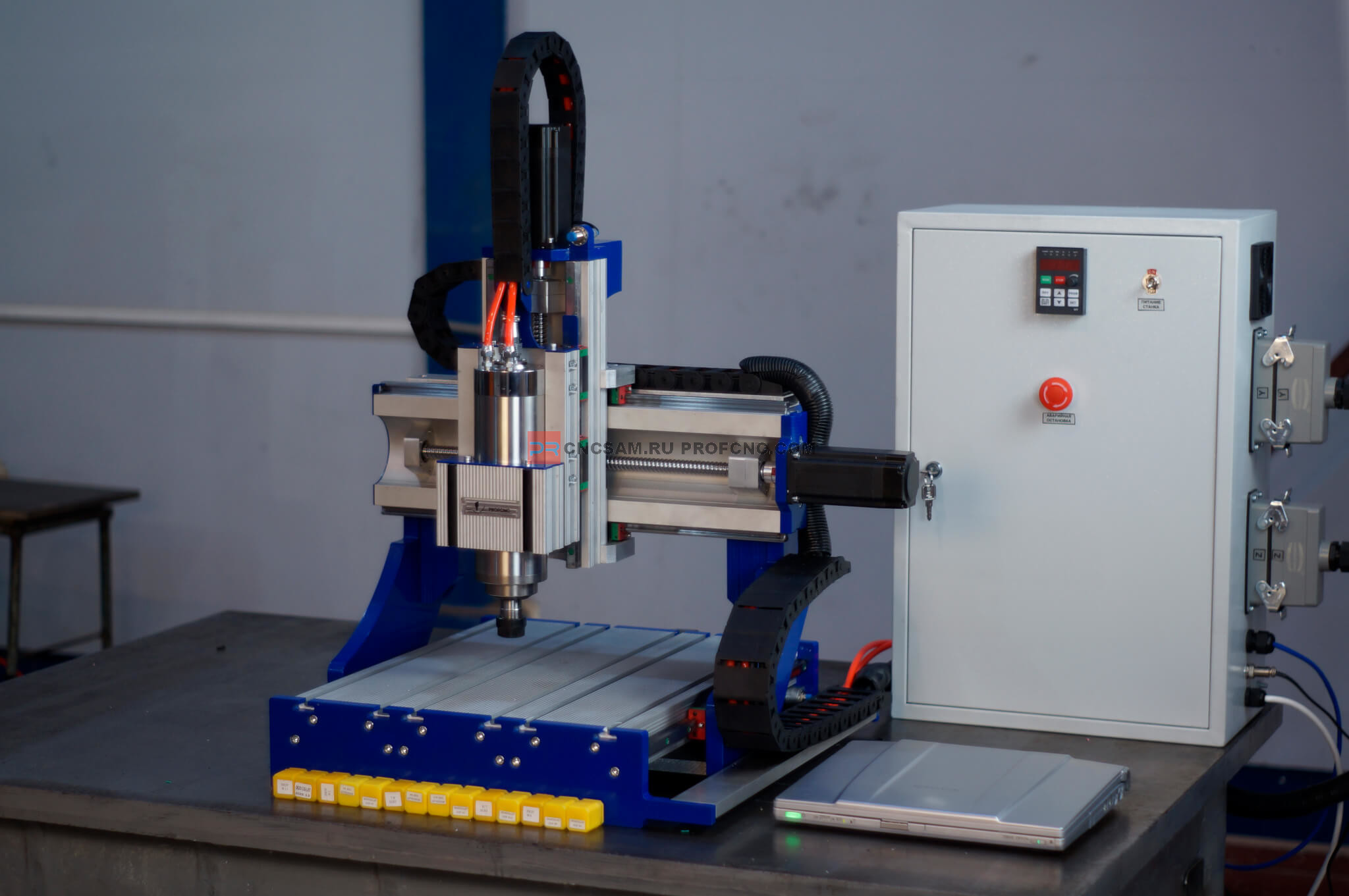

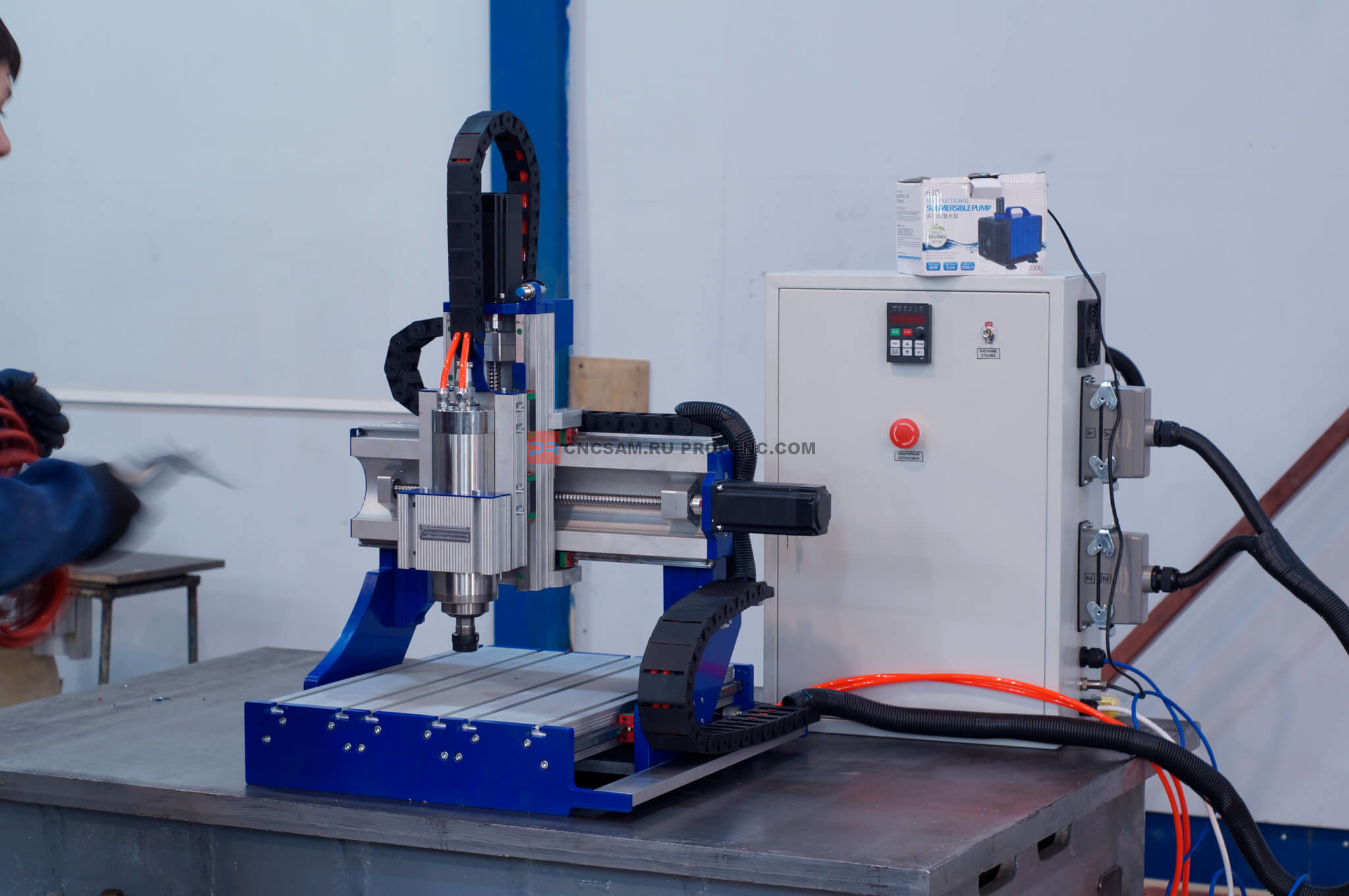

Размещение управляющей электроники:Отдельный, специально подготовленный экранированный шкаф с прозрачной крышкой.
Возможность подготовки электрического шкафа для подключения оси вращения в будущемЕсть (возможность заблаговременной установки драйвера для подключения оси вращения -4-ой оси для ротационной обработки различных заготовок)
Концевые датчики X Y Z :Индуктивные — бесконтактные
Оснащение датчиком длины инструмента:оснащен (высокоточный датчик опционально)
Насадка на шпиндель для подключения аспирационной установки(опционально)
Регулировочные опоры:В комплекте (диаметр опор 65мм, материал опор сталь + полиуретан)
Напряжение, В:220
Габариты, мм:600 x 600 x 850
Масса нетто,  кг:110
Наличие 3D STL моделей в комплектеЕсть (более 50 Гб в облачном хранилище)
Формат данных:G-CODE (G-код)
Гарантия:12 месяцев
    СПЕЦИФИКАЦИЯ PROFCNC MAESTRO 3030 HARD
Профильные направляющие HIWIN HGR15 (Taiwan)+ блок линейного перемещения HIWIN HGH15CAZAC (Taiwan)
Винт ШВП 1605 С7 TBI-MOTION (Taiwan) + гайка ШВП 1605 С7 TBI-MOTION (Taiwan)

Винт ШВП 2005 С7 TBI-MOTION (Taiwan) + гайка ШВП 2005 С7 TBI-MOTION (Taiwan)

Муфта мембранная, размер 25*30мм
Шаговые двигатели 57мм 3,1N*m 4,4А + драйверы для управления двигателей YAKO YKC2608M 7,2A, AC 18-80V (Taiwan)
DSP контроллер A11E  Rich Auto 3-и оси (USB)
Импульсный блок питания 24В 1А 25Вт MW + Тороидальный трансформатор 400ВТ  220/50В
Шпиндель 2,2кВт, 4-е подшипника, жидкостное охлаждение, цанга ER20 HQD
Частотный преобразователь   HUANYANG  HY2.2KW 220V
Цанги ER20 комплект 14 штук
Шланг ПВХ 5*8мм
Помпа погружного типа 75 Вт.
Гибкий кабель канал 18х25мм +18х37мм
Кабель экранированный TRVVP 4*0,3мм
Кабель экранированный TRVVP 4*0,75мм
Кабель сигнальный RVVT 3*0,2мм
Регулируемые полиуретановые опоры 65мм (сталь + полиуретан)
Датчики индуктивные LJ12A3-4-Z/BX 6-36V
Собранная электрическая часть станка (настройка + тесты + проверка)
Станина станка (собранная механическая часть + настройка геометрических параметров)

Описание

Готовая комплектация серии MA Hard оптимально подобрана для работы с подачей от 0-10000мм\мин. Шпиндель на 2200Вт, 24000 об\мин c размером цанги ER20 (под хвостовик фрезы 13мм) позволит комфортно резать материал как при 2D так и при 3D обработке. Электроника станка переведена на драйвера переменного тока YAKO YKC2608M 7,2A, AC 18-80V, и тороидальный трансформатор с выходным напряжением 50В (при выпрямлении напряжения выдаёт 72В), шаговые двигатели на 3,1N*m, 4,4 Ампера с низкой индуктивностью. Подача более высокого напряжения на шаговые двигатели с высоким током работы и низкой индуктивностью позволяет реализовать высокие скорости при высоких ускорениях, существенно сокращая время на обработку материала, особенно актуально для 3D обработки. Управление станком реализовано автономным DSP контроллером RICHAUTO A11 на базе 8-ми ядерного процессора SPARTAN-6, обладающим высокой стабильность и скорость работы. DSP контроллер RICHAUTO A11 не требует подключения ПК.

Данный фрезерный станок позволит вам:
• обрабатывать детали для машиностроения;
• изготавливать составные и декоративные элементы для производства мебели (при помощи фрезерного станка с ЧПУ можно изготавливать фасады, в том числе с нанесением сложной резьбы, накладки на мебель, орнаментами, рисунками);
• изготавливать элементы интерьера и экстерьера (наличники на окна);
• производить сувенирную продукцию (фрезерно- гравировальный станок с ЧПУ может применяться для вырезки эмблем, подставок, логотипов, букв и т.п., а также в полиграфии).
• Обрабатывать профиль и поверхности деталей, придание им определённой формы, раскрой алюминия, меди, а также сплавов на их основе.
Модели фрезерных станков серии Maestro производительны и надежны, а также обладают рядом других преимуществ:
• широкими возможностями применения;
• многогранностью операций, которые можно выполнять на одном станке;
• возможностью работы с большим количеством различных материалов;
• высоким коэффициентом полезного действия. При аналогичном весе и размере наш станок в сравнении со станками из листовой стали имеет жесткость станины на порядок выше, и как следствие, такой параметр как «Ускорение» в комплектации Hard может быть увеличен и до 2000мм/сек². Скорость рабочей подачи до 10000мм/мин.
