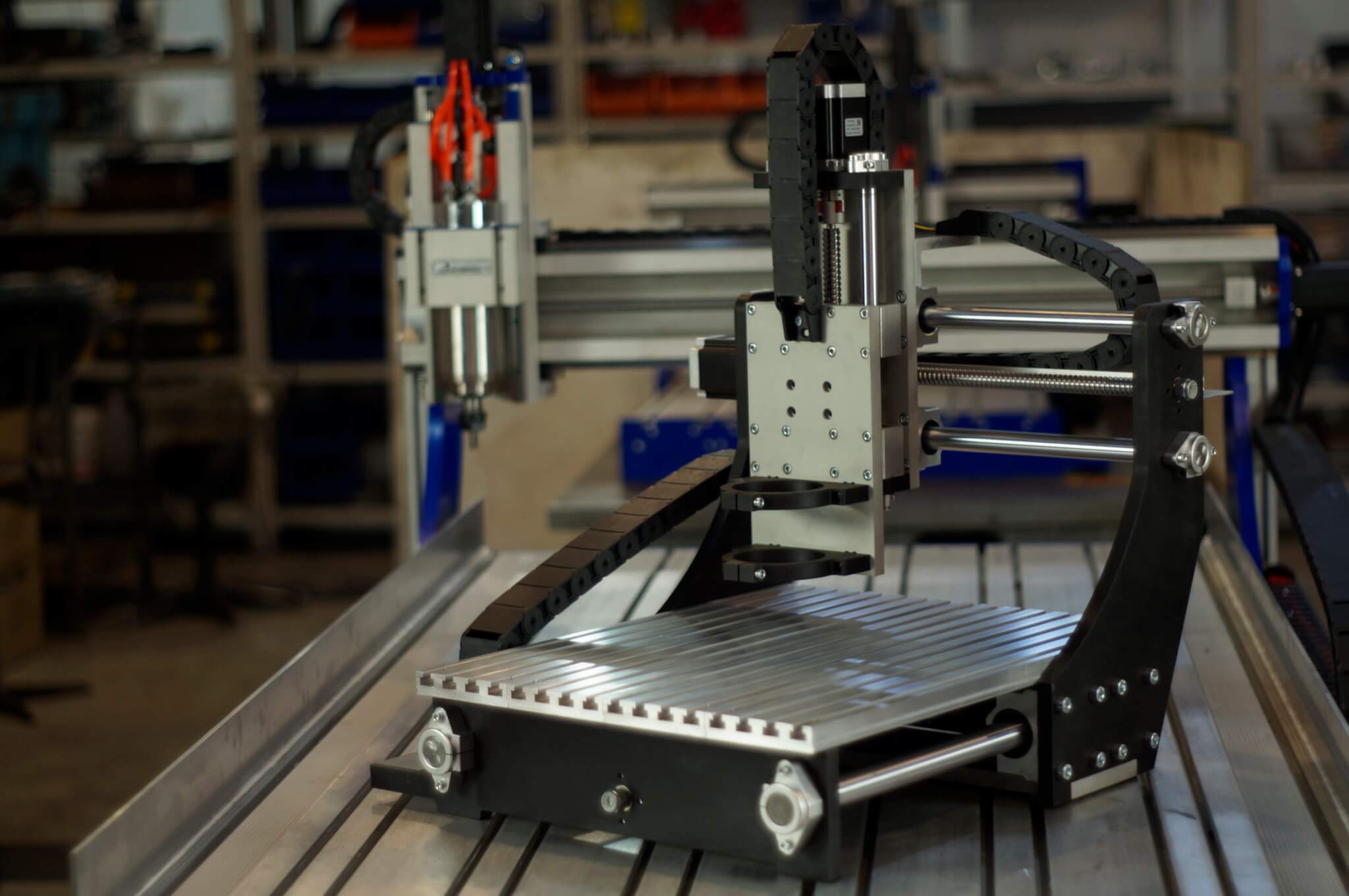

Собранная механическая часть станка 5027CA с анодированным покрытием

70 200.00 руб.

Три слова о данной серии: быстрая, крепкая, доступная!

Все узлы конструкции, несущие нагрузку (торцевые пластины, стойки портала, модуль перемещения по оси Z, нижняя соединительная планка для ребер–стоек портала, крепление шпинделя), изготовлены из термоупрочненного сплава алюминия Д16Т сечением 14 мм. Станок, изготовленный на базе данного механического основания, предназначен для 2D/3D обработки таких материалов как: древесина различной породы, пластики, оргстекло, цветные металлы (алюминий,латунь,бронзу и т.д.) и сплавы на их основе (АД31, Д16 , В95 и т.д.), в том числе и термоупрочненные (АД31Т1, Д16Т , В95Т1 и т.д.)

  • Крепление несущих нагрузку узлов происходит с помощью метизов повышенной прочности. 8.8, 10.8, 12.9.
  • В производстве механических оснований мы не используем при креплении элементов станка “ФИКСАТОРЫ РЕЗЬБЫ”, так как данное соединение является “Неразъемным соединением” – соединение, при разборке которого нарушается целостность составных частей изделия, это при длительной эксплуатации и нормальном износе оборудования в дальнейшем не позволит произвести простую замену стандартных частей и комплектующих, и продолжить работу. Благодаря использованию высококачественных комплектующих и метизов, станок серии СА может быть полностью разбираться и собираться многократно. Готовая механическая часть ЧПУ станка серии СА является основой для построения полноценного фрезерного станка

Внимание, при покупке Данной механической части станка, действует спец предложение на покупку электрических комплектующих.

В комплект набора для сборки механической части станка ЧПУ входит:

Наименование детали Маркировка Кол-во
1 Торцевая Пластина Т1 1
2 Торцевая пластина ШД Т2 1
3 Нижняя планка Н 1
4 Боковая Пластина Б1 1
5 Боковая Пластина ШД Б2 1
6 Ложе гибкого канала Х Л1 1
7 Ложе гибкого канала Y Л2 1
8 Планка оси Y П1 1
9 Планка оси Z П2 1
10 Крепление направляющих оси Z К1 1
11 Крепление направляющих оси Z ШД К2 1
12 Хомут Шпинделя Х 2
13 Блок подшипников X, Y Р1 2
14 Блок подшипников Z Р2 1
15 Крышка Подшипников А 2
16 Крепление гибкого кабель канала X О1 1
17 Крепление гибкого кабель канала Y О2 1
18 Центрирующая проставка Ц 9
19 Гайка ШВП 1610 ГШ 3
20 Винт ШВП Z SFU1610 Ш1 1
21 Винт ШВП Y SFU1610 Ш2 1
22 Винт ШВП X SFU1610 Ш3 1
23 Держатель гайки ШВП ШД 3
24 Муфта кулачковая МК 3
25 Держатель Вала SHF16 Д16 4
26 Держатель Вала SHF20 Д20 4
27 Держатель Вала SHF25 Д25 4
28 Вал SC16 S16 2
29 Вал SC20 S20 2
30 Вал SC25 S25 2
31 Гибкий кабель канал 18х25 ось Z Г1 1
32 Гибкий кабель канал 18х25 ось Y Г1 1
33 Гибкий кабель канал 18х37 ось X Г1 1
33 Профиль стол( в ссылке подобный профиль) С1 4
34 Набор метизов 1
35 Подшипники FBJ ПП 6
36 Подшипник линейный в модуле SCS16UU SCS16UU 4
37 Подшипник линейный в модуле SCS20UU SCS20UU 4
38 Подшипник линейный в модуле SCS25UU SCS25UU 4
39 Датчики индуктивные LJ12A3-4-Z/BX 6-36V LJ 1
40 Датчик индуктивный FOTEK PS-05N PS 2



1 Комплект МЕТИЗОВ (КРЕПЕЖА) ДЛЯ СБОРКИ

Комплект включает в себя:

  • Болт высокопрочный М5х20 8,8 (98 шт.)
  • Болт высокопрочный М5х25 8,8 (8 шт.)
  • Болт высокопрочный М6х16 12,9 (16 шт.)
  • Болт высокопрочный М6х25 12,9 (8 шт.)
  • Болт высокопрочный М5х16 8,8 (12 шт.)
  • Болт высокопрочный М6х30 12,9 (8 шт.)
  • Болт высокопрочный М8х30 8,8 (16 шт.)
  • Винт высокопрочный М5х10 8,8 (19 шт.)
  • Болт высокопрочный М5х40 12,9 (4 шт.)
  • Болт высокопрочный М5х30 8,8 (2 шт.)
  • Гайка самоконтрящаяся M10х1 8,8 (3 шт.)

Внимание!!! Шаговые двигатели в комплект собранной механической части не входят и докупаются отдельно! Шаговые двигатели на фото представлены для ознакомления!
