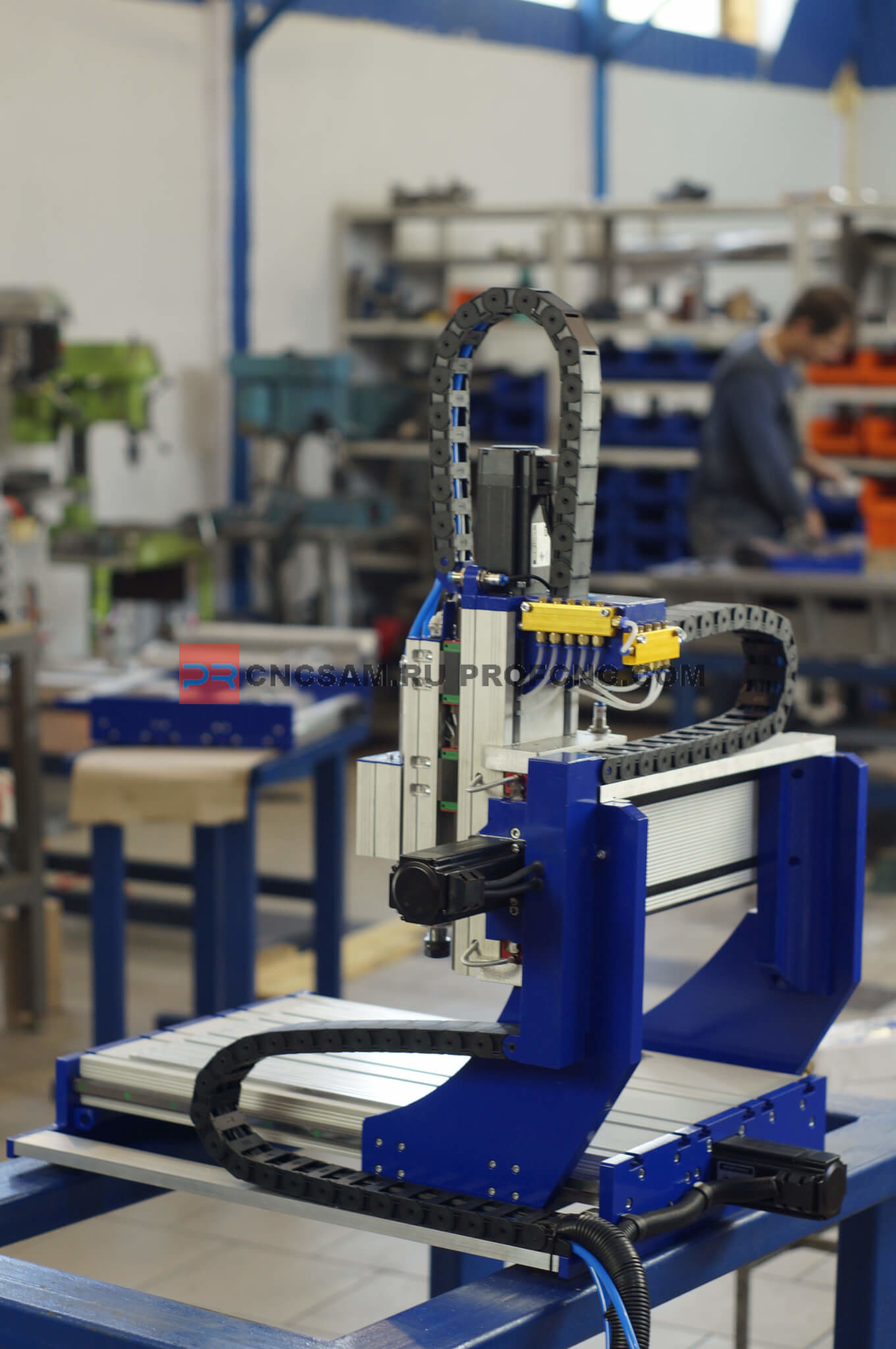

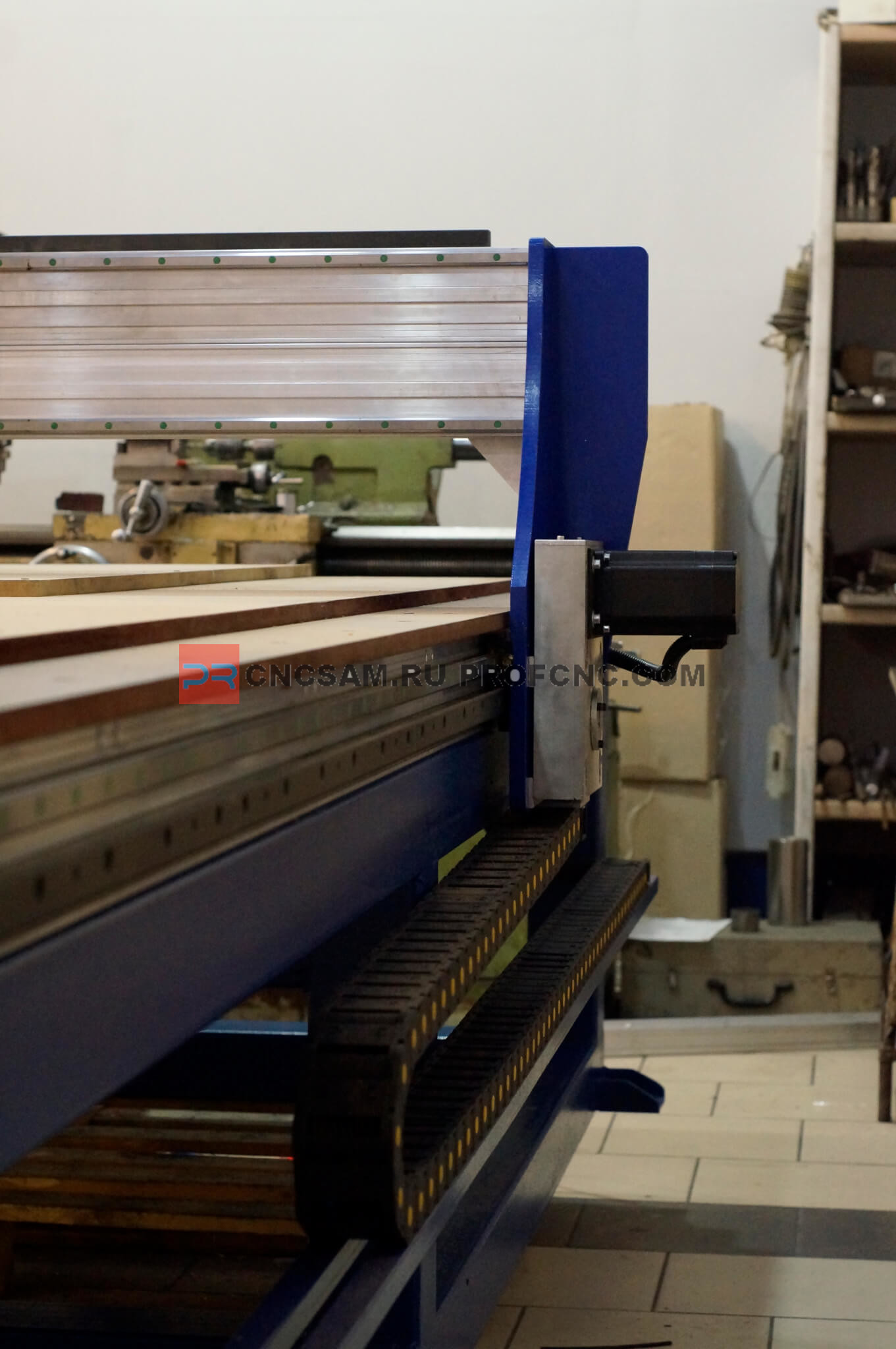

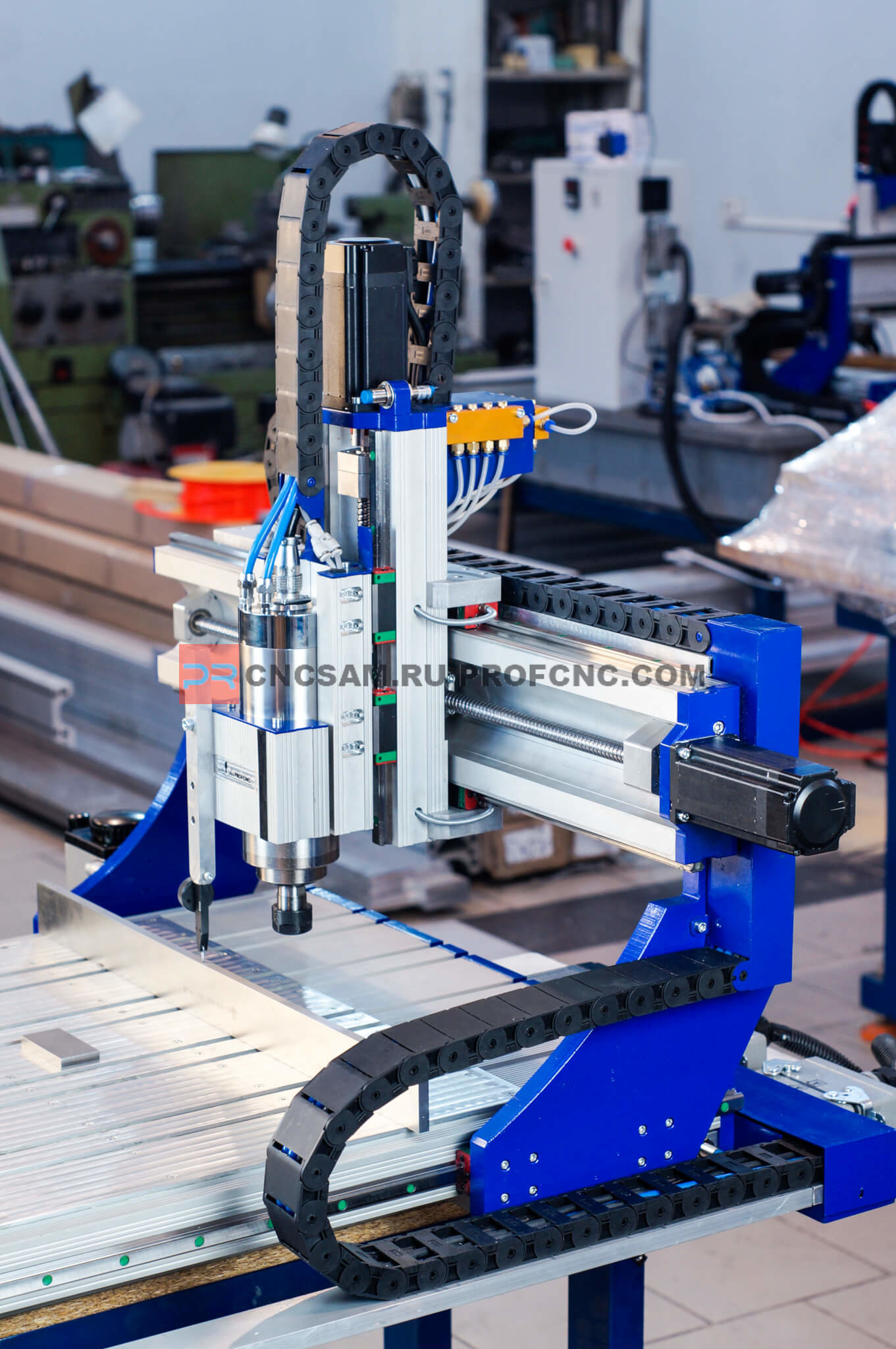

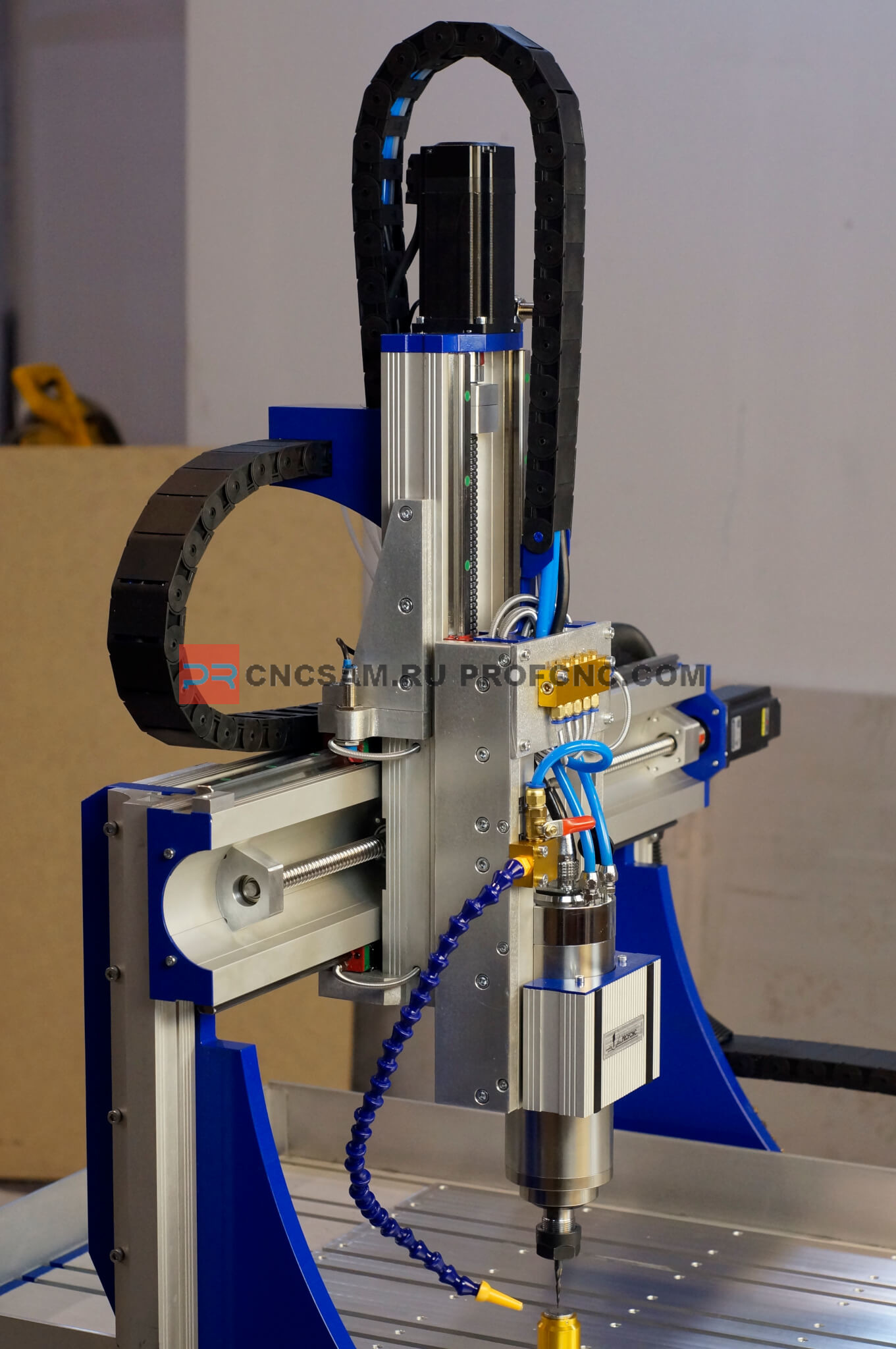

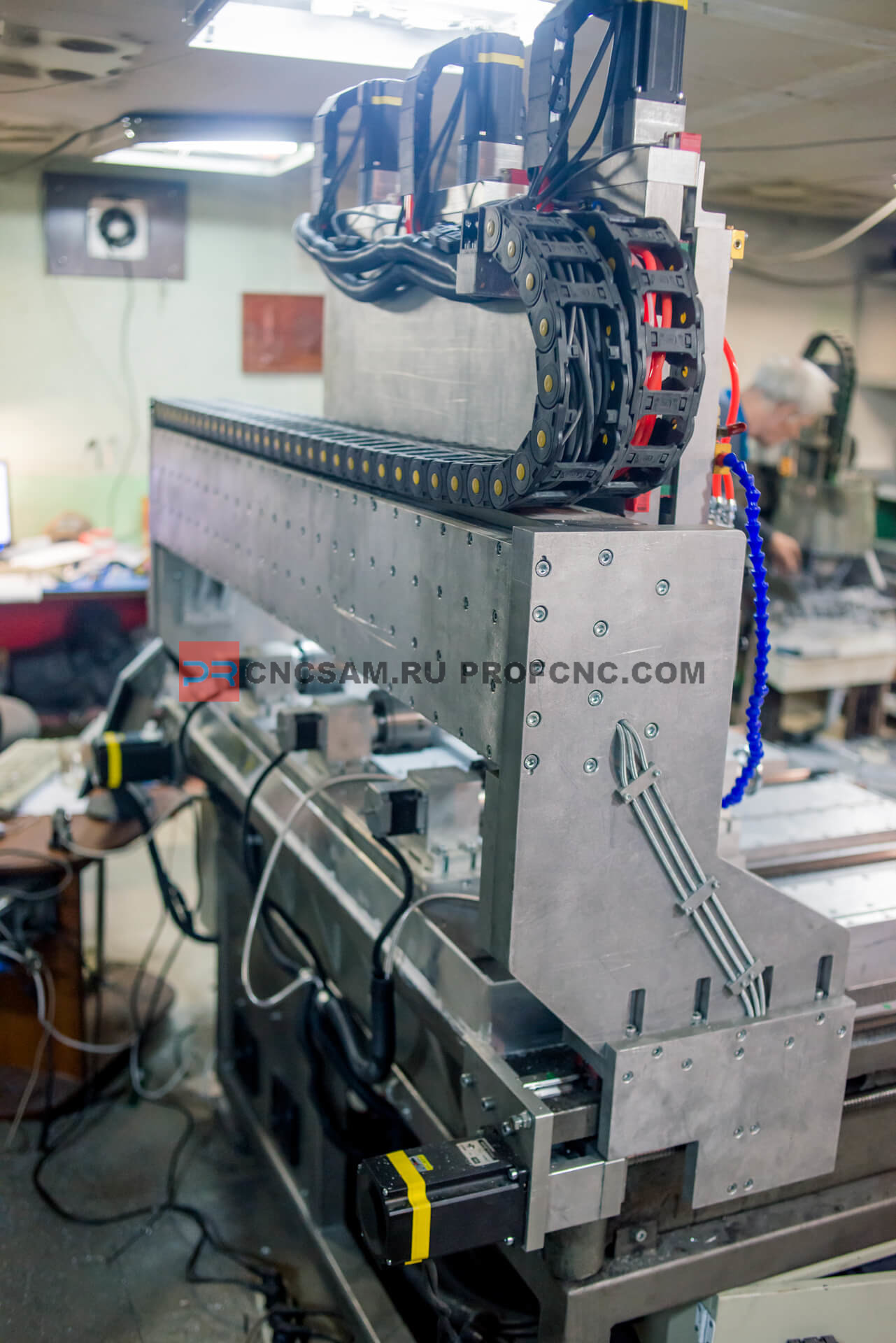

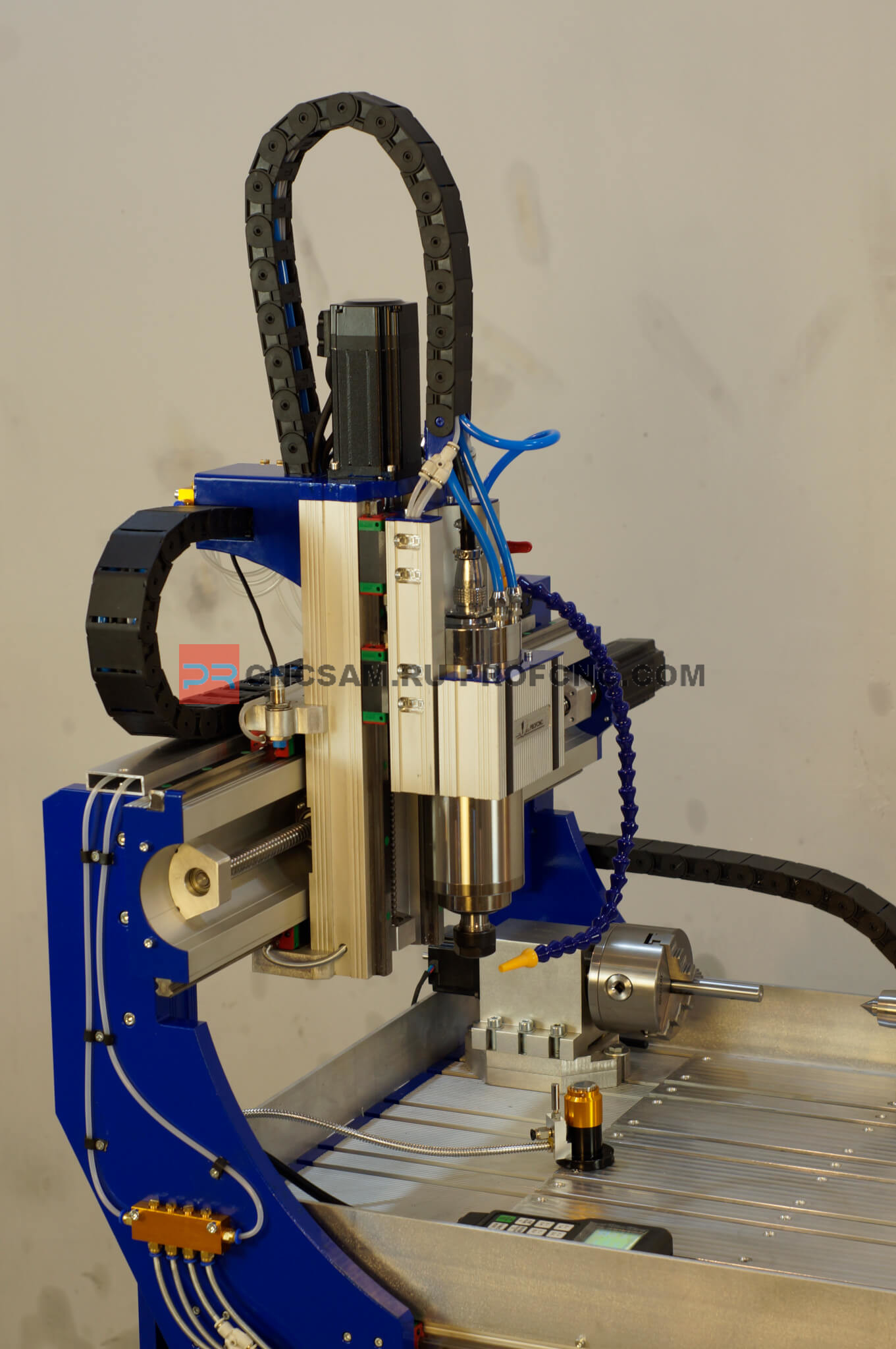

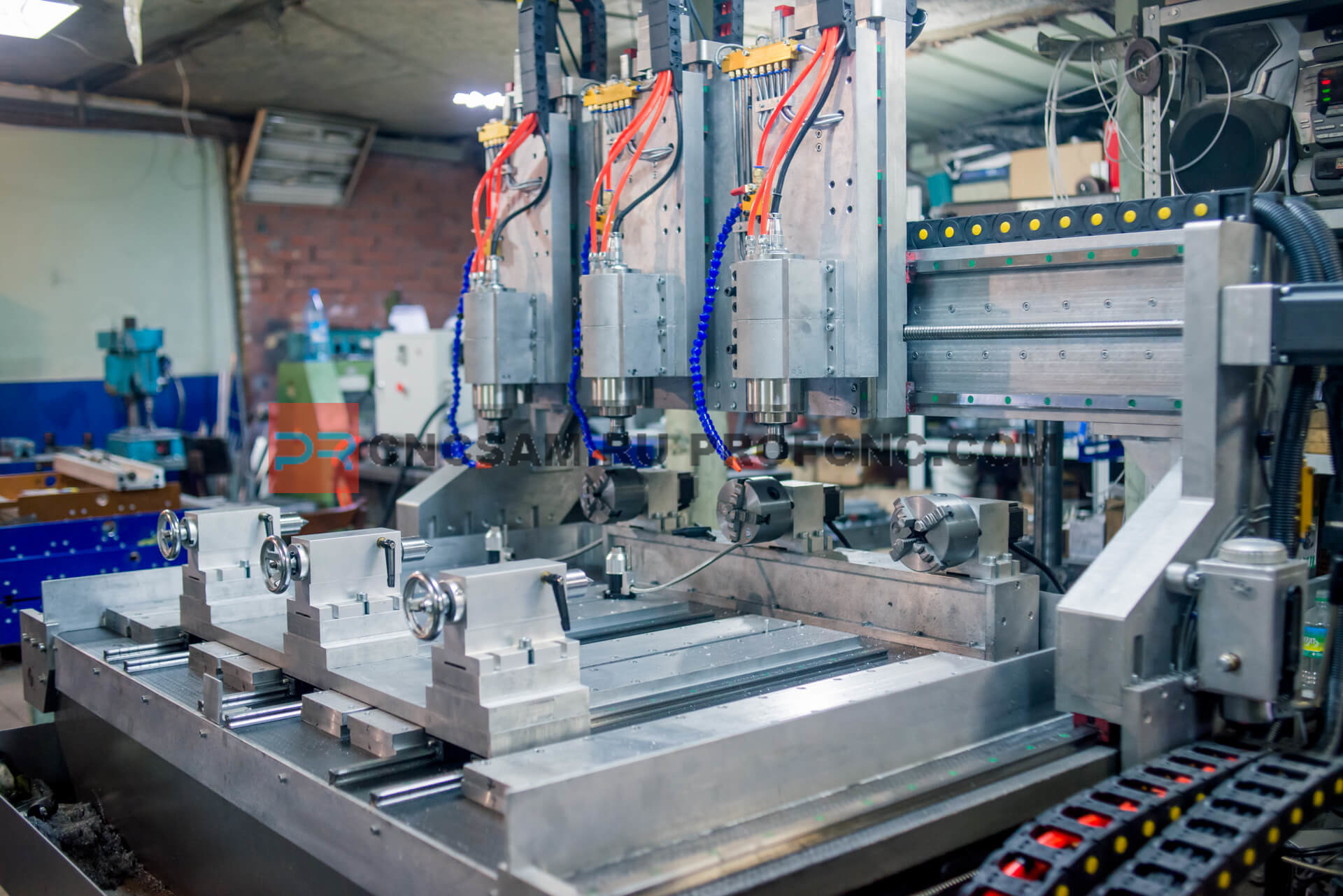

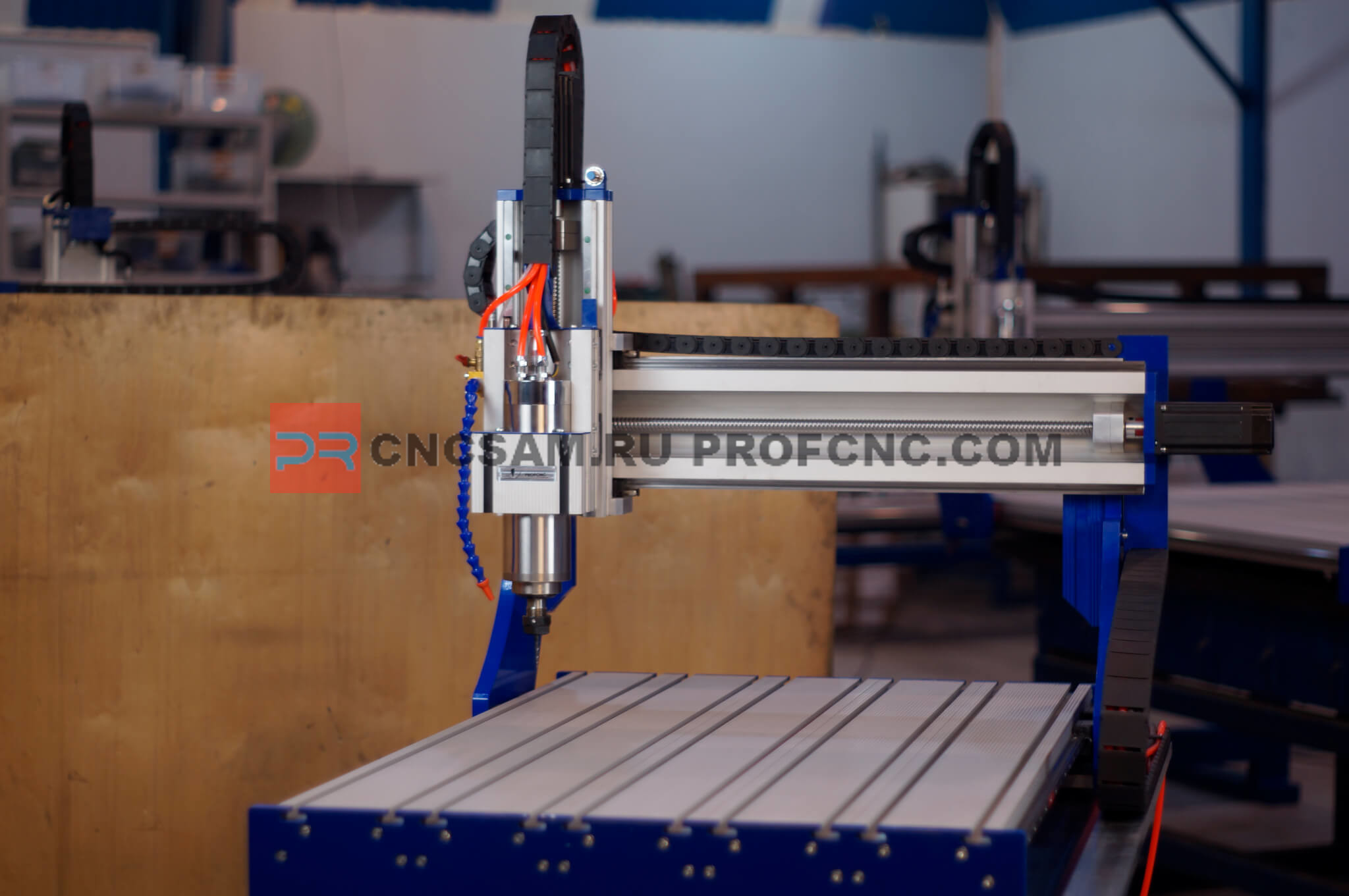

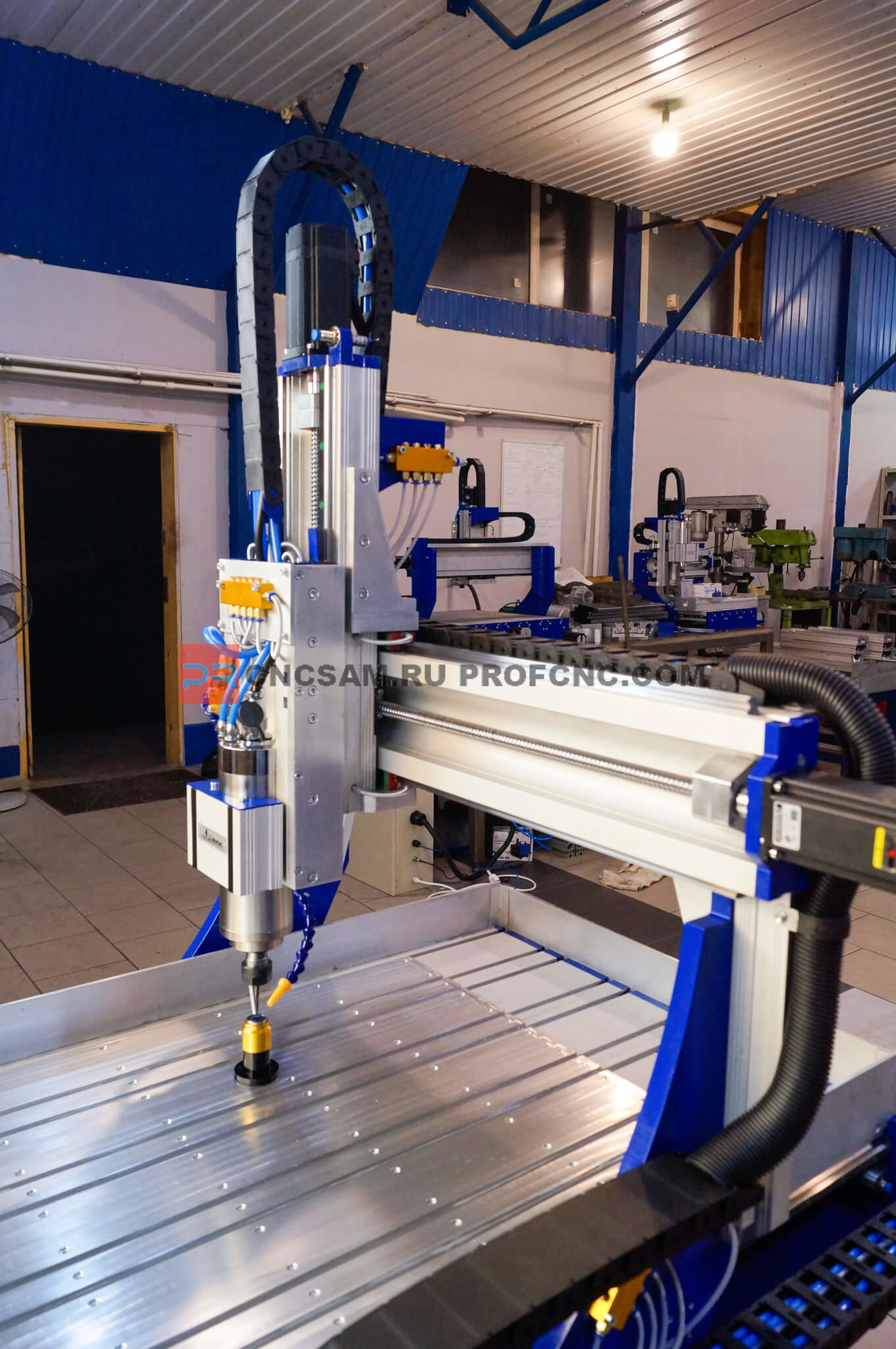

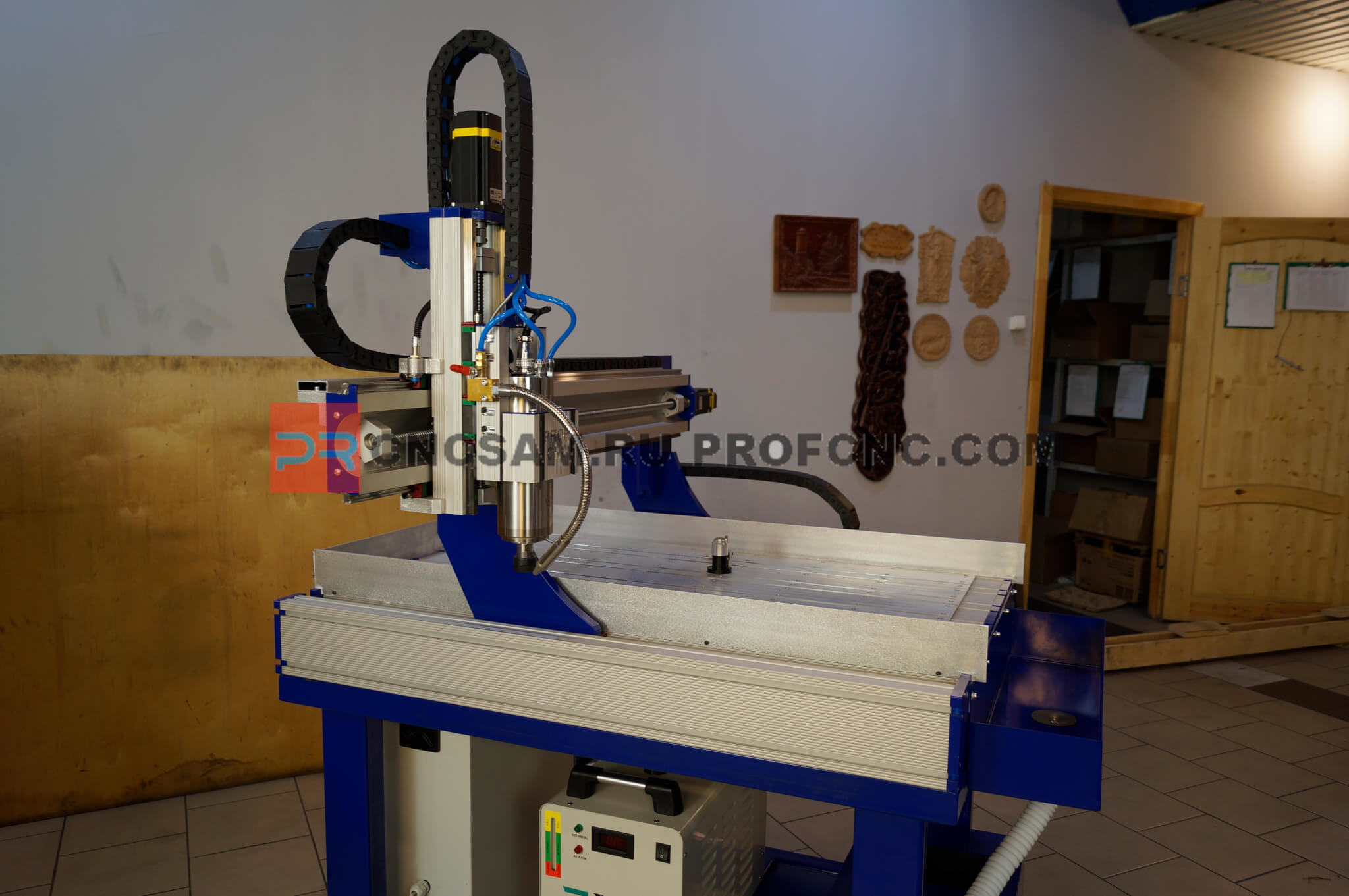

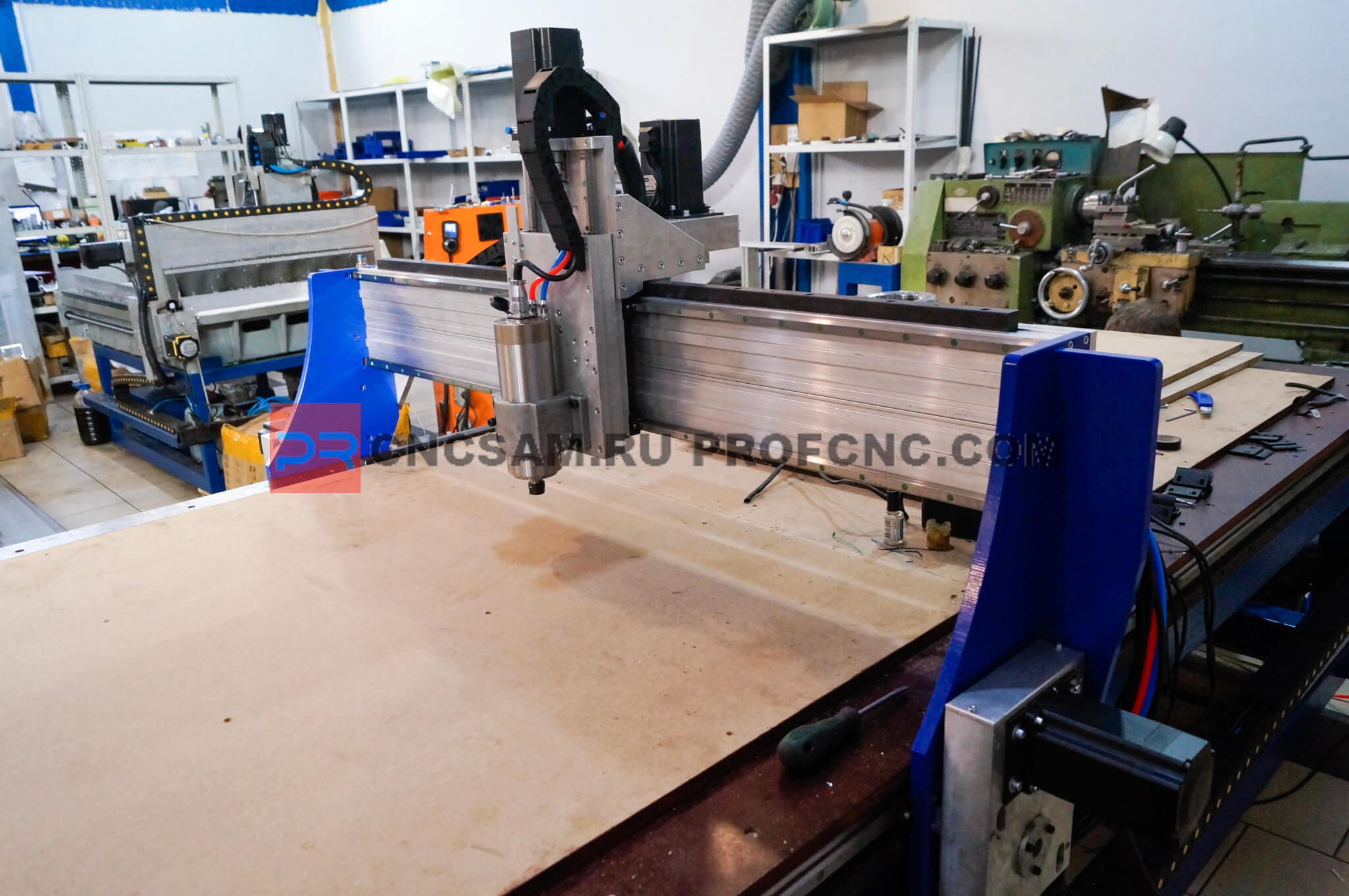

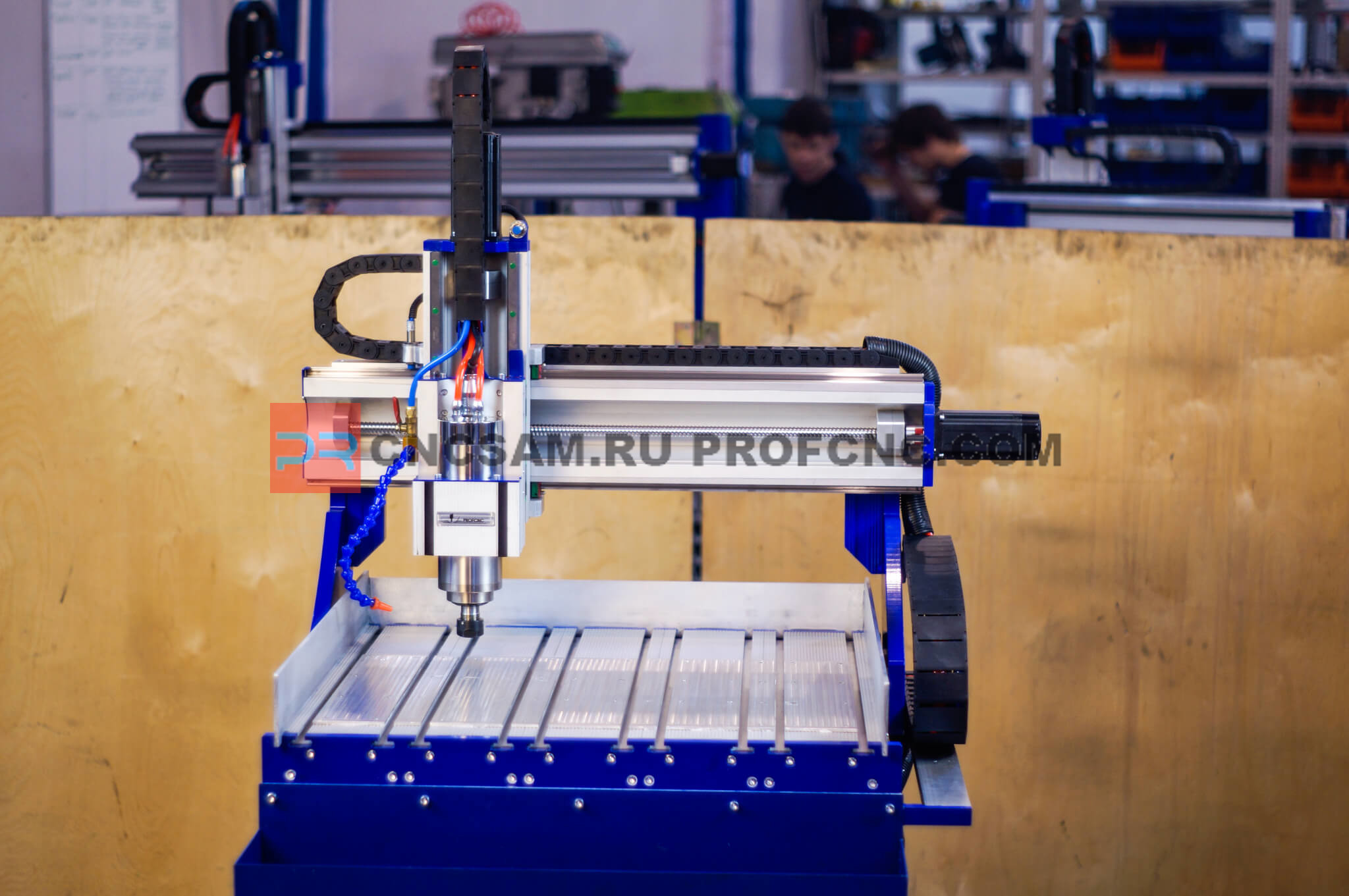

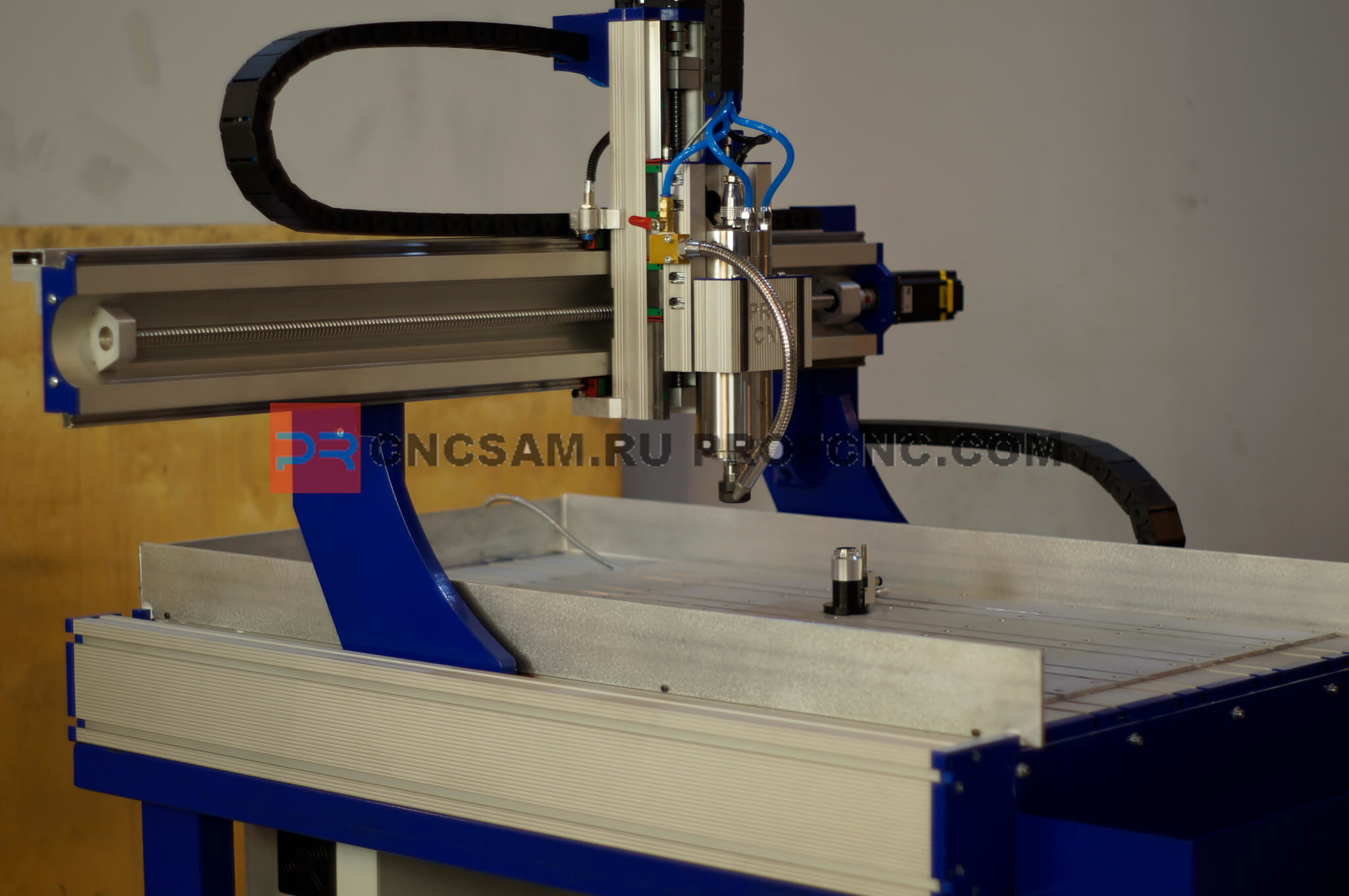

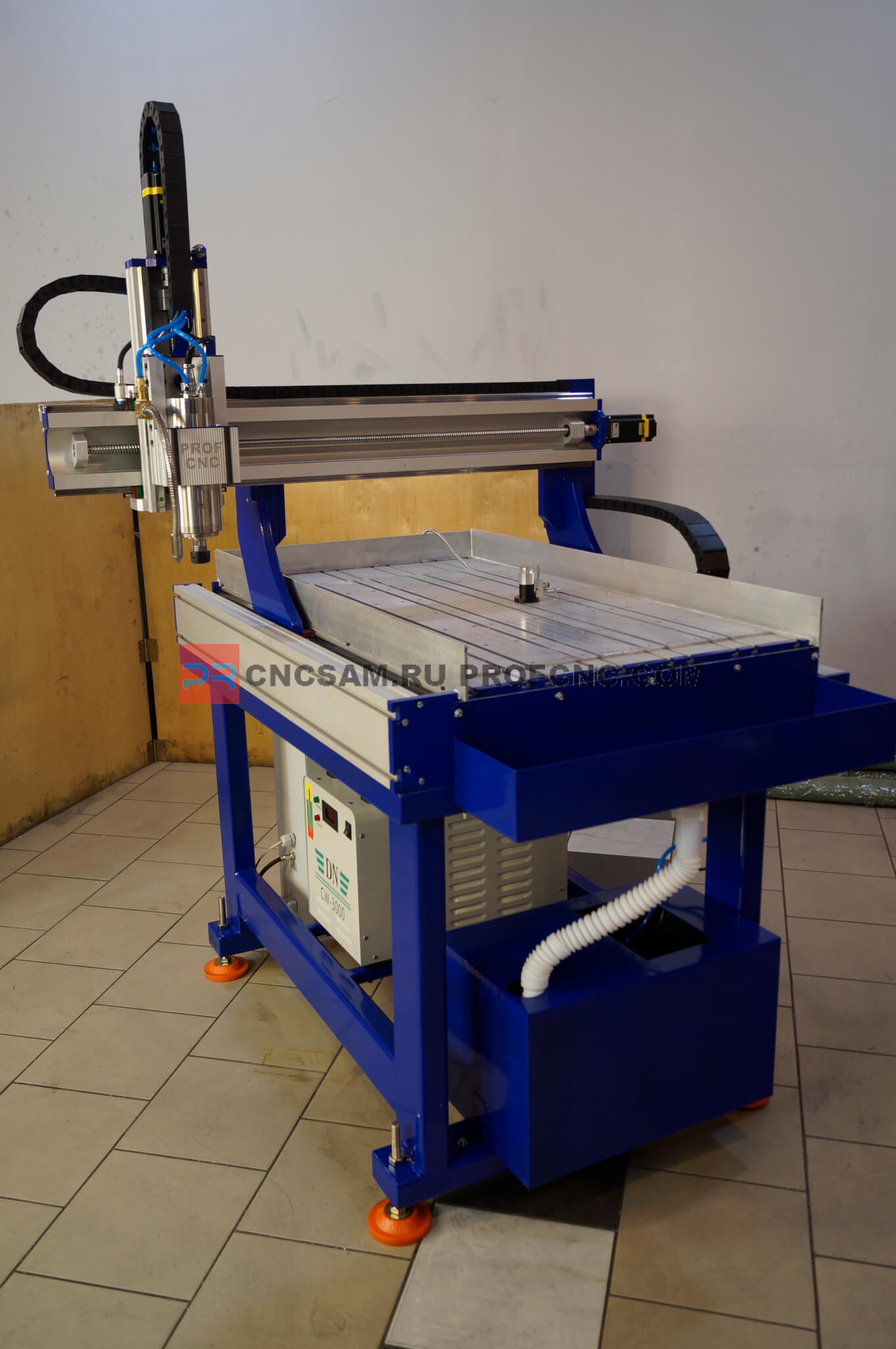

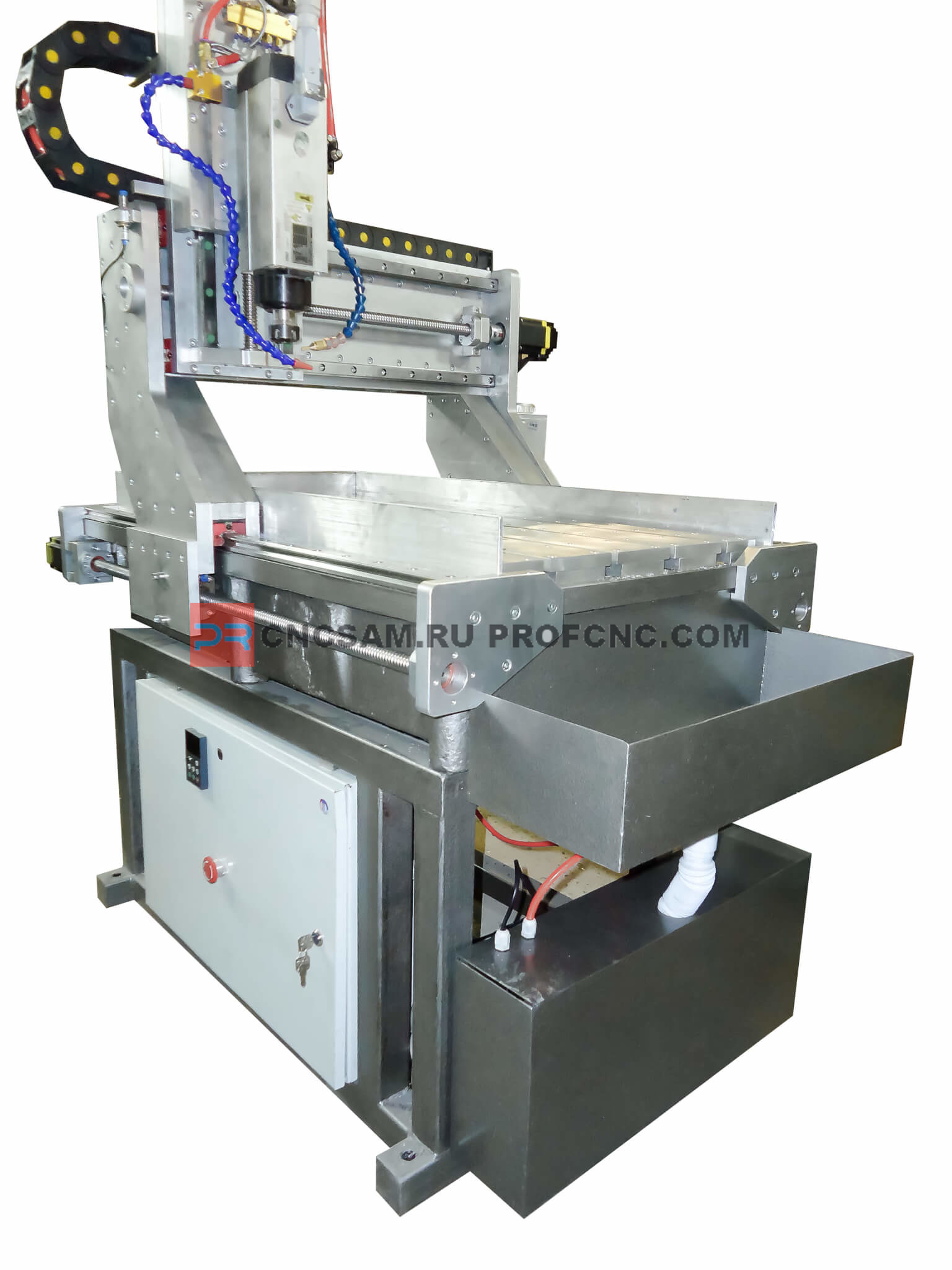

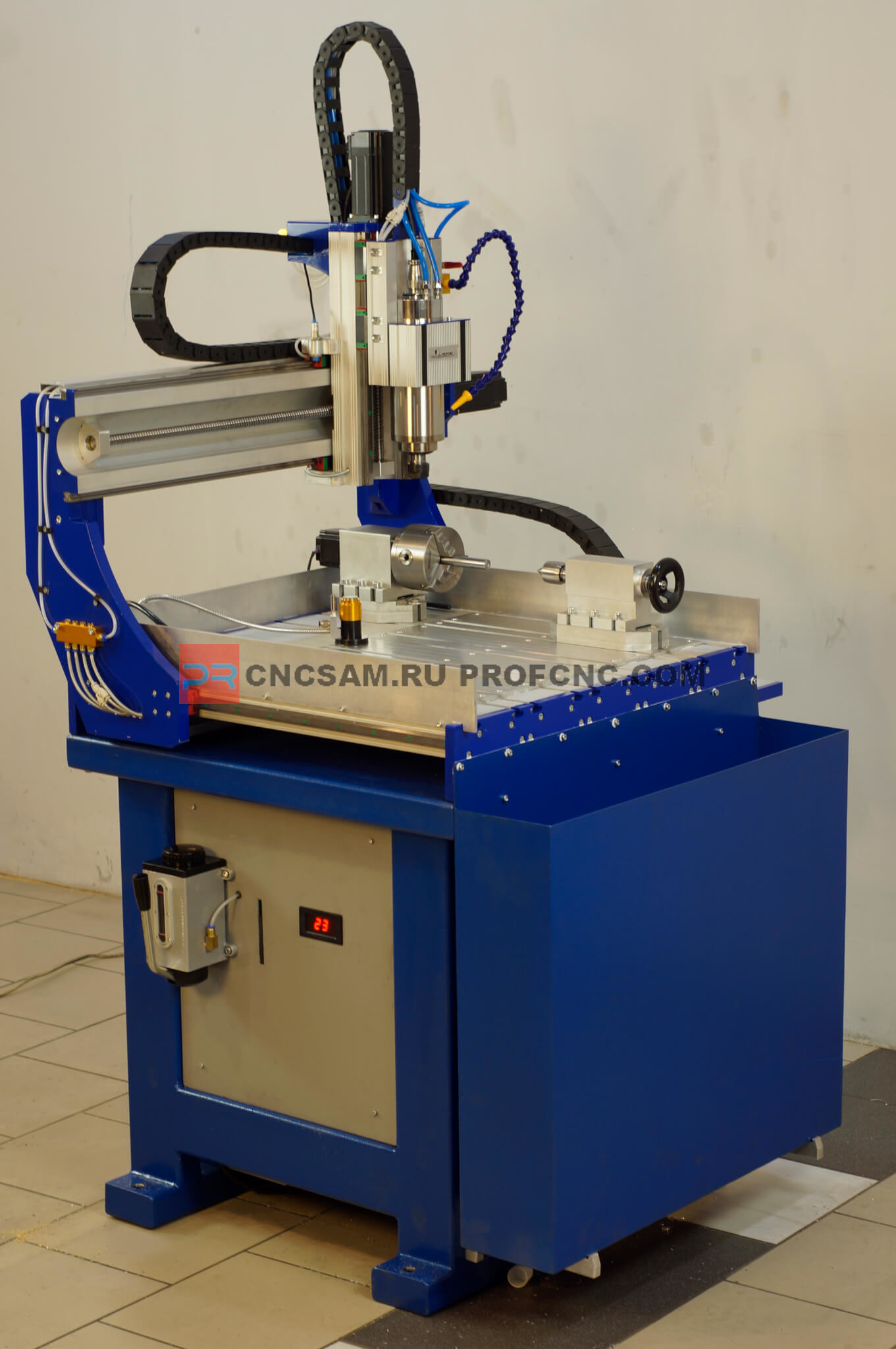

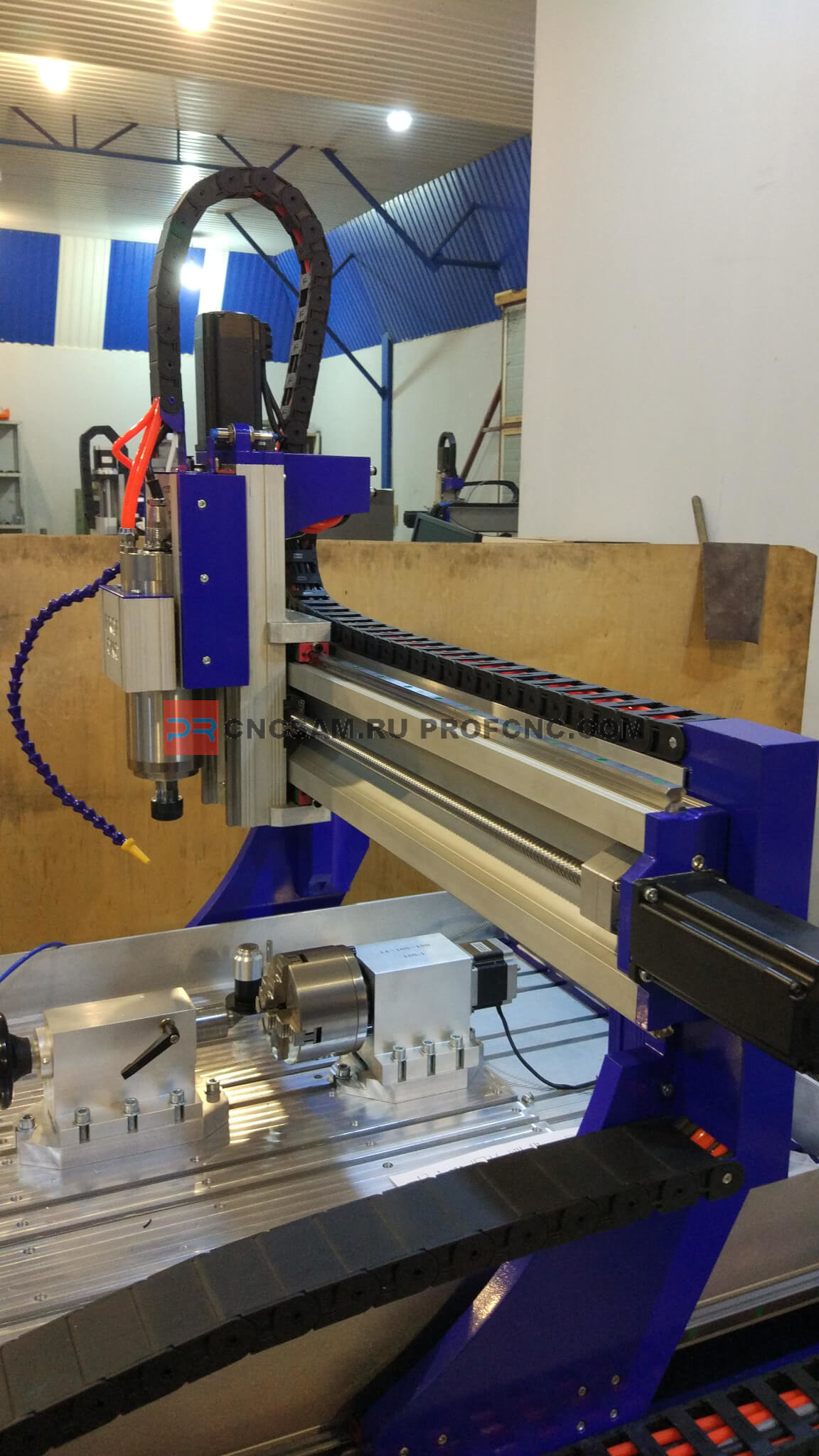

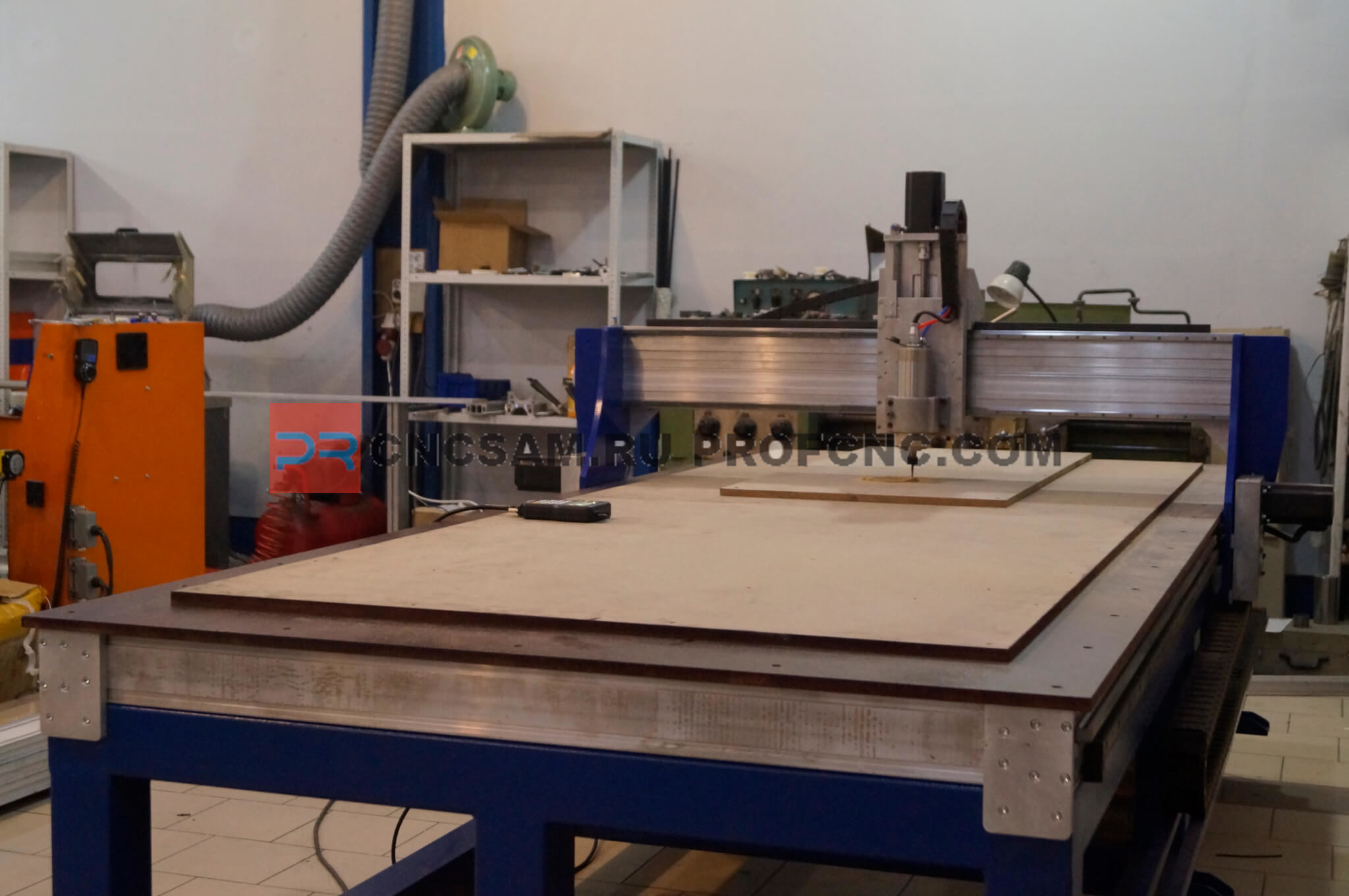

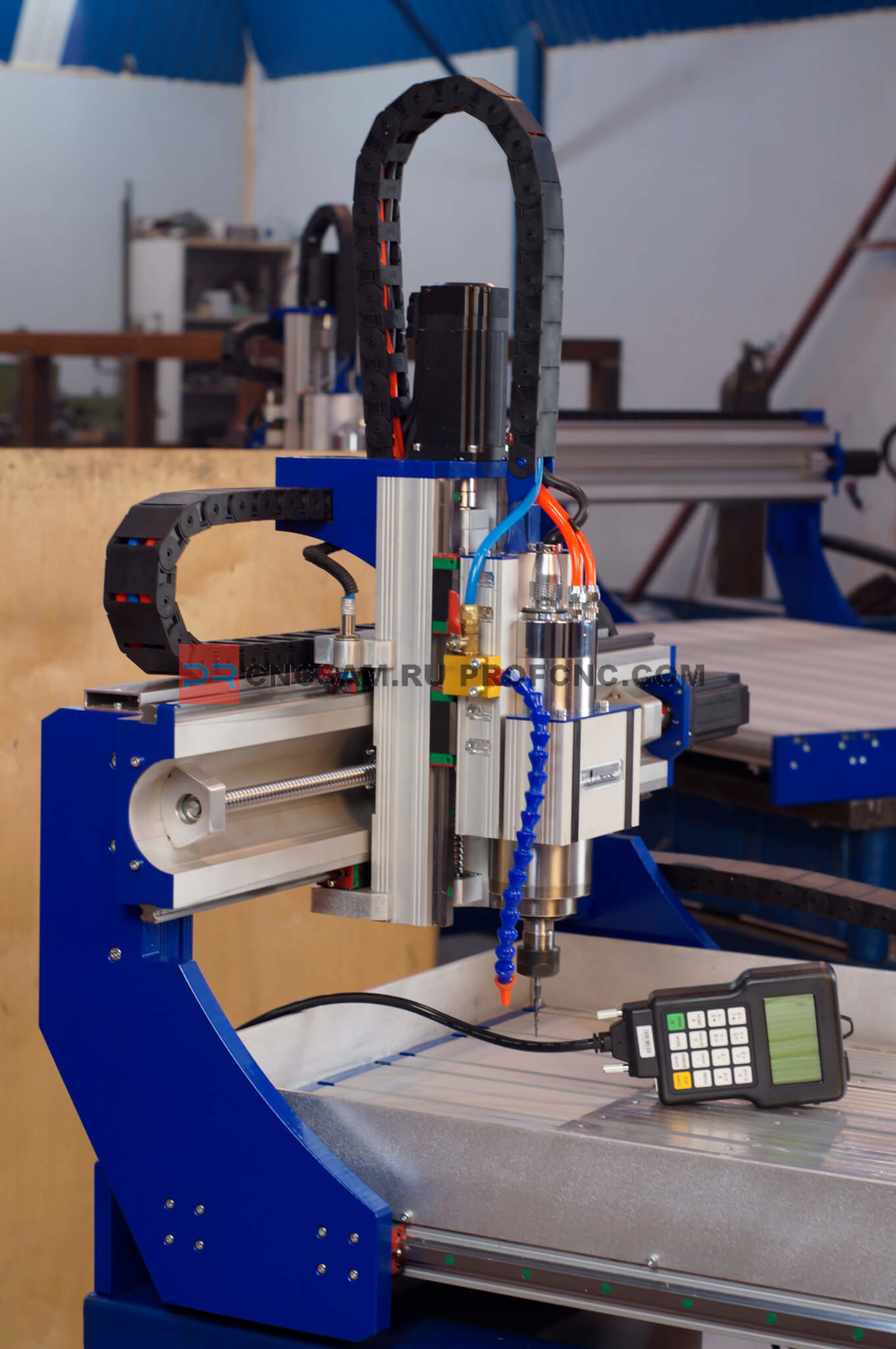

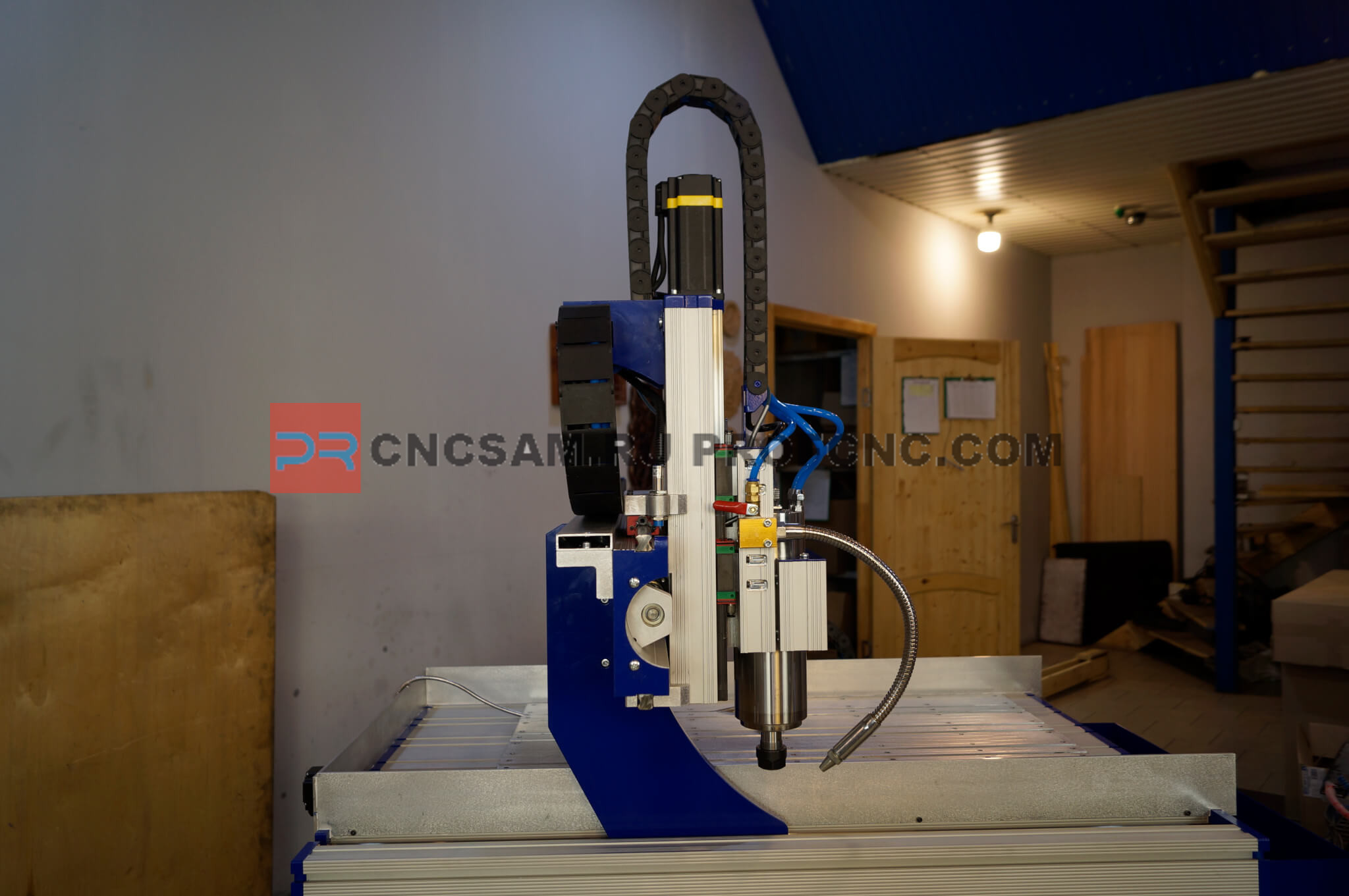

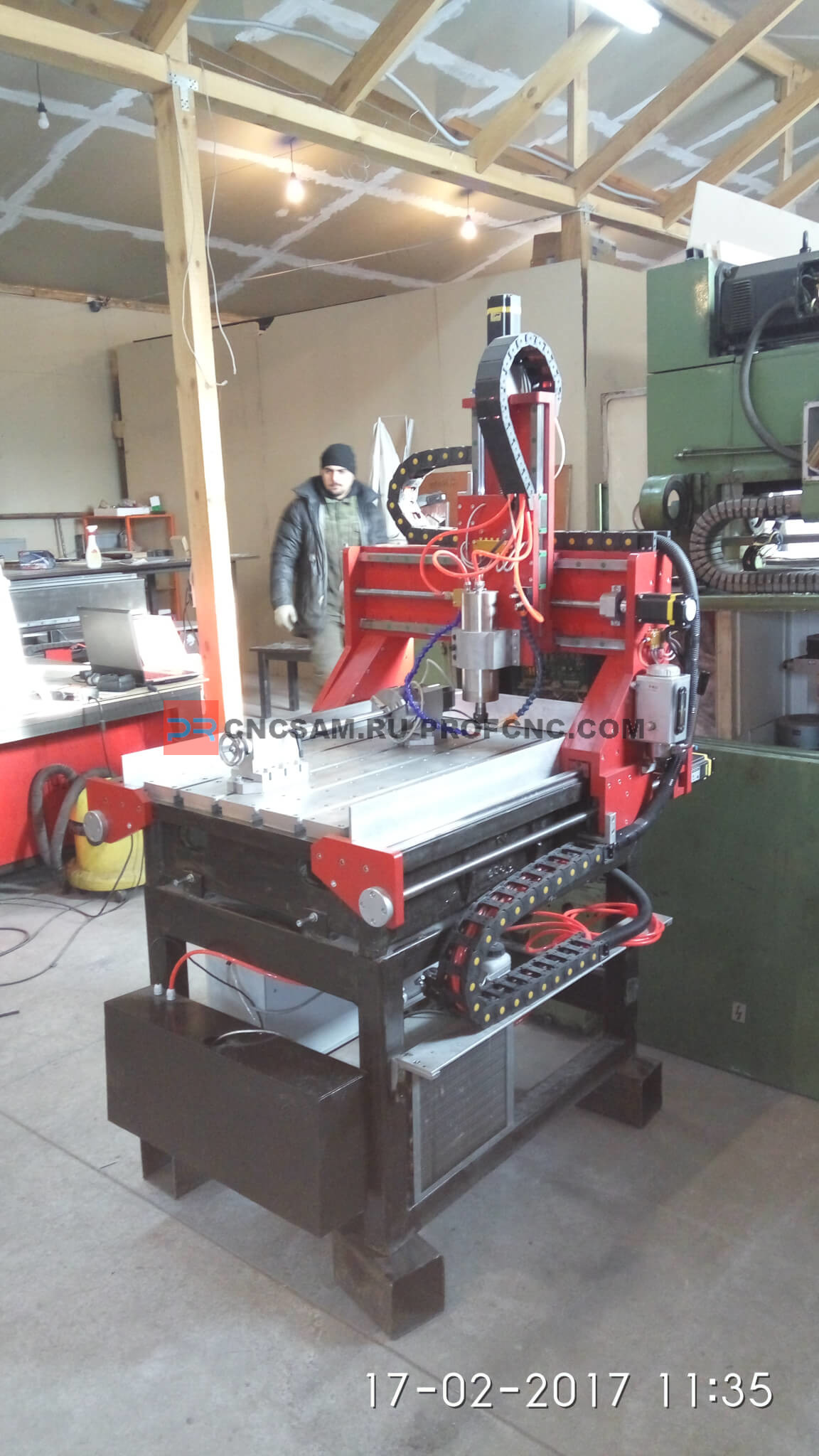

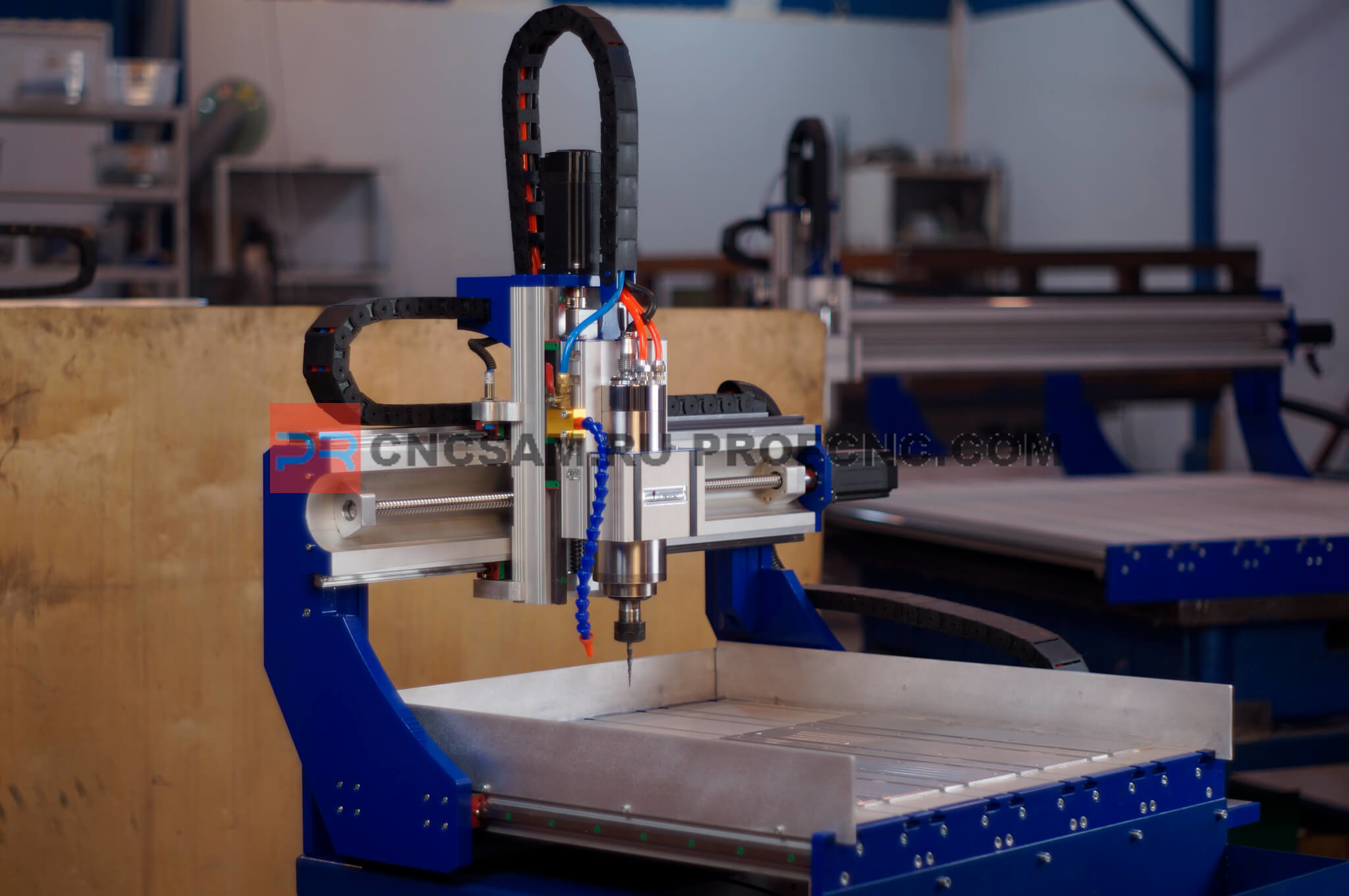

ФРЕЗЕРНЫЙ СТАНОК С ЧПУ СЕРИИ SH С СЕРВОШАГОВЫМИ ПРИВОДАМИ

В отличии от обычного привода с шаговыми двигателями без обратной связи, сервопривод на базе ШД исключает пропуск шагов и на высоких скоростях осуществляет прирост момента на 30%, тем самым увеличивая возможные ускорения по всем осям (производительность всей системы, при правильной настройке и выборе режима) Практика доказывает, что даже при использовании самого надёжного контроллера возможен пропуск шагов, который может стать следствием целого ряда причин, таких, как: повышенная нагрузка, поперечная нагрузка, высокий резонанс;некорректное генерирование импульсов контроллером и т.д;
По сути, при использовании схемы ШД+контроллер даже такие незначительные неполадки, как перебои в подаче питания контроллеру могут стать причиной серьёзного сбоя: система управления теряет точку отсчёта, и, в отсутствии обратной связи, возвращение шагового двигателя к изначальному положению становится невозможным.
Использование шагового двигателя с энкодером позволяет решить вышеотмеченную проблему: при пропуске шагов или перебоях питания с помощью энкодера осуществляется возврат ШД к нужной точке, что позволяет продолжить корректную работу оборудования по заданной программе. Кроме того, применение энкодера позволяет дополнительно повысить точность позиционирования шагового двигателя, поскольку разрешающая способность энкодеров может достигать 2000 импульсов на оборот.

Описание

Фрезерные станки с ЧПУ на базе сервошаговых двигателей от компании PROFCNC (cncsam.ru) позволят Вам выполнить огромный объём работы, с минимальным количеством брака, затратив меньшие усилия и время. Вы сможете по достоинству оценить заметный экономический эффект от эксплуатации оборудования, произведенного компанией PROFCNC (cncsam.ru)
ФРЕЗЕРНЫЙ СТАНОК С ЧПУ СЕРИИ SH С СЕРВОШАГОВЫМИ ПРИВОДАМИ
Шаговые двигатели с энкодерами для обратной связи
Шаговые двигатели занимают огромную нишу в производстве фрезерных станков с ЧПУ а так же в изготовлении дополнительного высокоточного оборудования от компании PROFCNC (cncsam.ru)
Прогресс не стоит на месте и на замену стандартным шаговым двигателям пришли современные шаговые двигатели с энкодерами обратной связи (сервошаговые двигатели, далее по тексту СШД), которые решили все основные недочеты в работе шаговых двигателей.
А именно:
• Падение крутящего момента на высоких оборотах (скоростях),
• Возможность потери шагов (сдвига или потери координат),
• Низкие возможные ускорения (низкая производительность во время 3D обработки).
Современные СШД являются высокотехнологическими изделиями со сложной системой управления и могут обеспечить выполнение практически любой задачи.

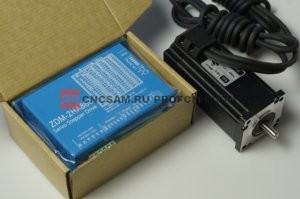

СШД привод состоит из шагового двигателя с установленным в него энкодером и специального драйвера, в результате чего между СШД и драйвером есть обратная связь, в отличие от простого шагового привода.
СШД управляется как полноценный серво-двигатель с контролем положения и скорости. Это позволяет получить максимальную отдачу от двигателя по крутящему моменту и исключить пропуск шагов при перегрузке. Значительно снижен шум и вибрации при работе СШД.
Особенности СШД привода:
• Высокий крутящий момент на во всем диапазоне оборотов (для нас главное, что он присутствует при высоких оборотах- это увеличивает производительность станка);
• Малая вибрация, малый нагрев двигателя, меньше шума в сравнении с шаговыми двигателями;
• Наличие обратной связи;
• Контроль параметров привода при отключении источника питания;
Пример:
• При эксплуатации фрезерного станка с ЧПУ на базе обычных шаговых двигателей, при неправильно настроенном режиме управления, либо при отсутствии должного обслуживания механических узлов станка, двигатель испытывает перегрузки повышенный нагрев, а также пропуск шагов, который в дальнейшем ведет к смещению (сдвигу) координат и как следствие к браку изделия.
• При эксплуатации фрезерного станка с ЧПУ на базе СШД при тех же самых условиях, и повышенных нагрузках на привод, благодаря энкодеру встроенному в двигатель, станок не потеряет координаты (не пропустит шагов) будет идти по траектории пока энкодер не отследил определённое кол-во шагов (поступающую информацию из платы управления), даже если на пути у движимых СШД механических узлов возникает преграда, и станок определенный промежуток времени не может ее преодолеть, то он просто встает в ОШИБКУ, но не теряет координаты (не смещает траекторию) вы сможете продолжить выполнение задачи, после того как нивелируете препятствие или возникшую нагрузку. А тот факт, что выполнять перемещения СШД может с ускорениями выше на 20-30% без потери производительности и уменьшения ресурса, является очень приятным дополнением к основному преимуществу — наличию следящего энкодера. Рекомендуем к приобретению.
