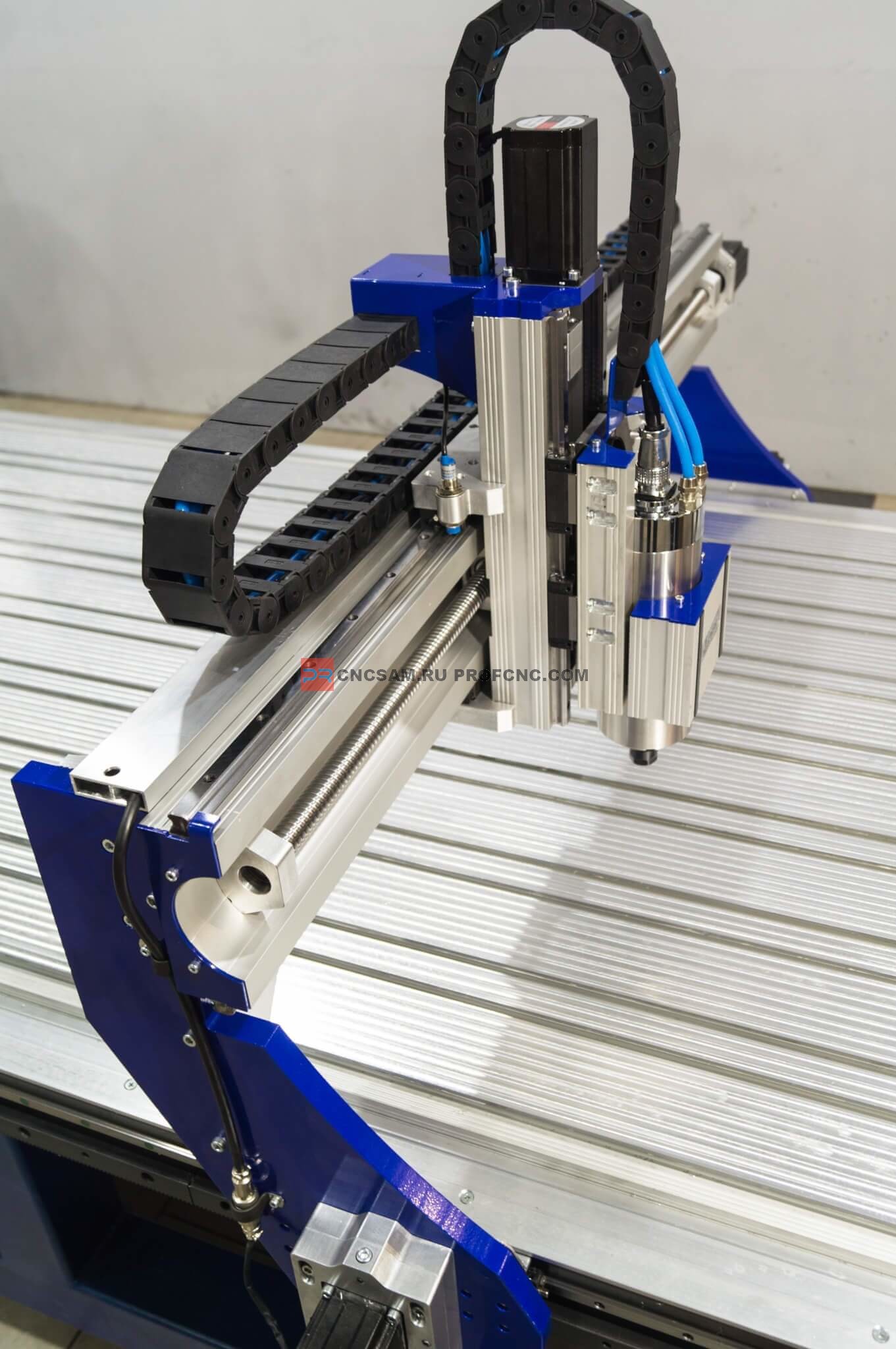

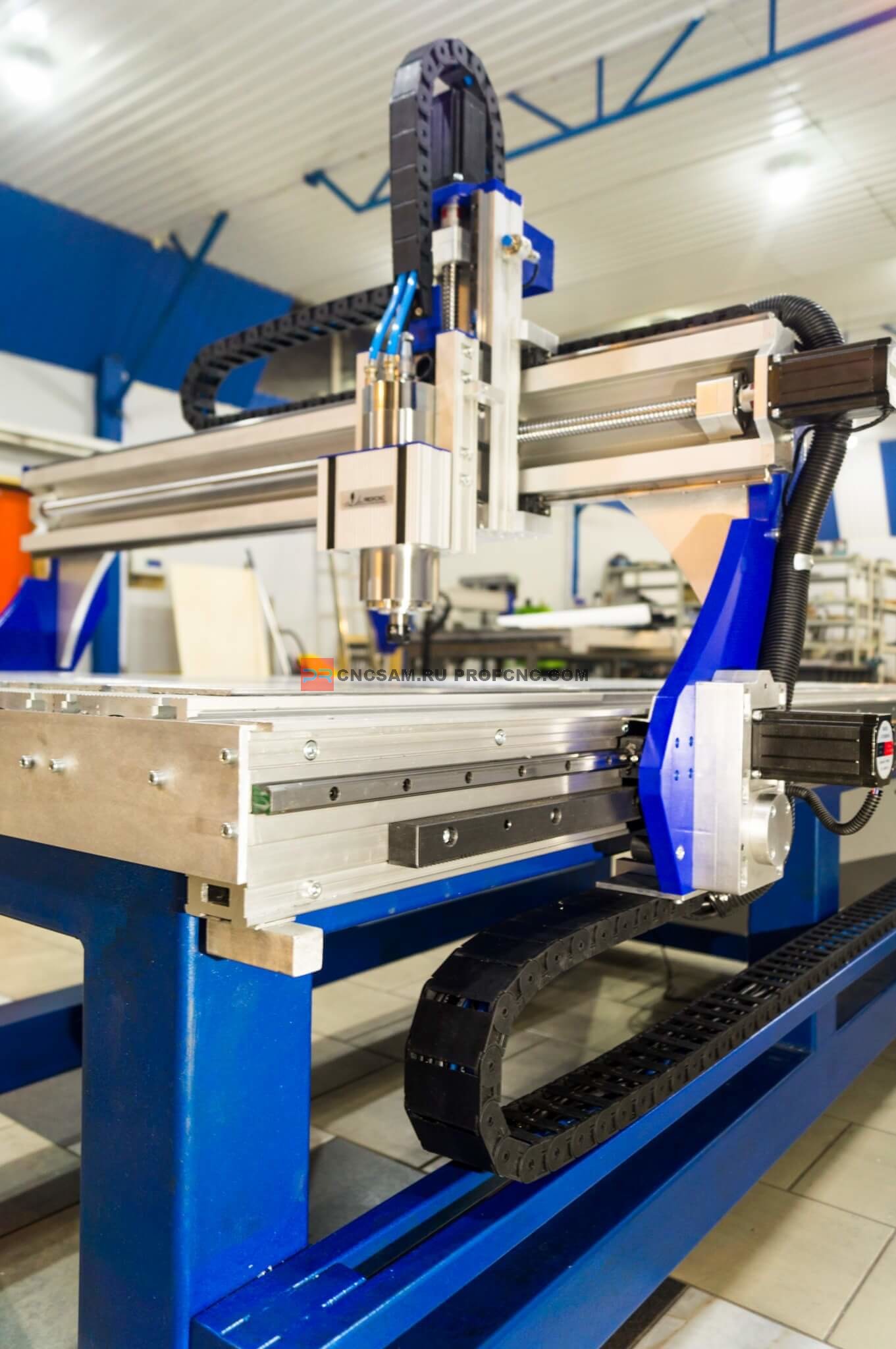

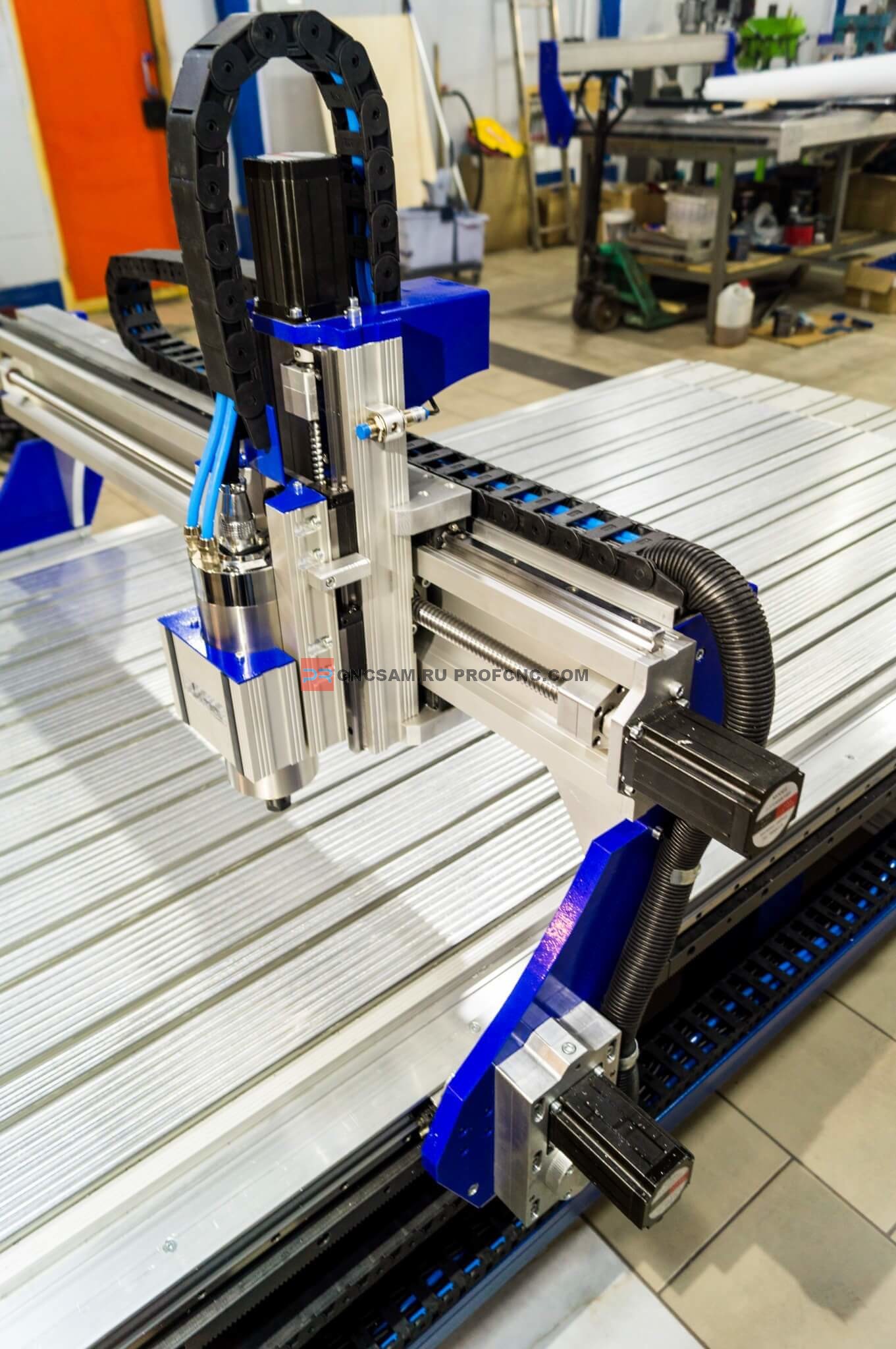

ШИРОКОФОРМАТНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ PROFCNC 2010 MA (2000х1000)

Описание

Фрезерный станок с ЧПУ PROFCNC 2010 MA представляет собой широкоформатный высокопроизводительный фрезерный станок с ЧПУ

Данный станок позволит вам качественно выполнить работы как по 2-D раскрою, так и по 3-D фрезеровке таких материалов, как цветные металлы и сплавы на их основе, древесина разных пород, композитные материалы, пластики , акрил, полиуретан разных плотностей , фанера различных сортов и т.д.

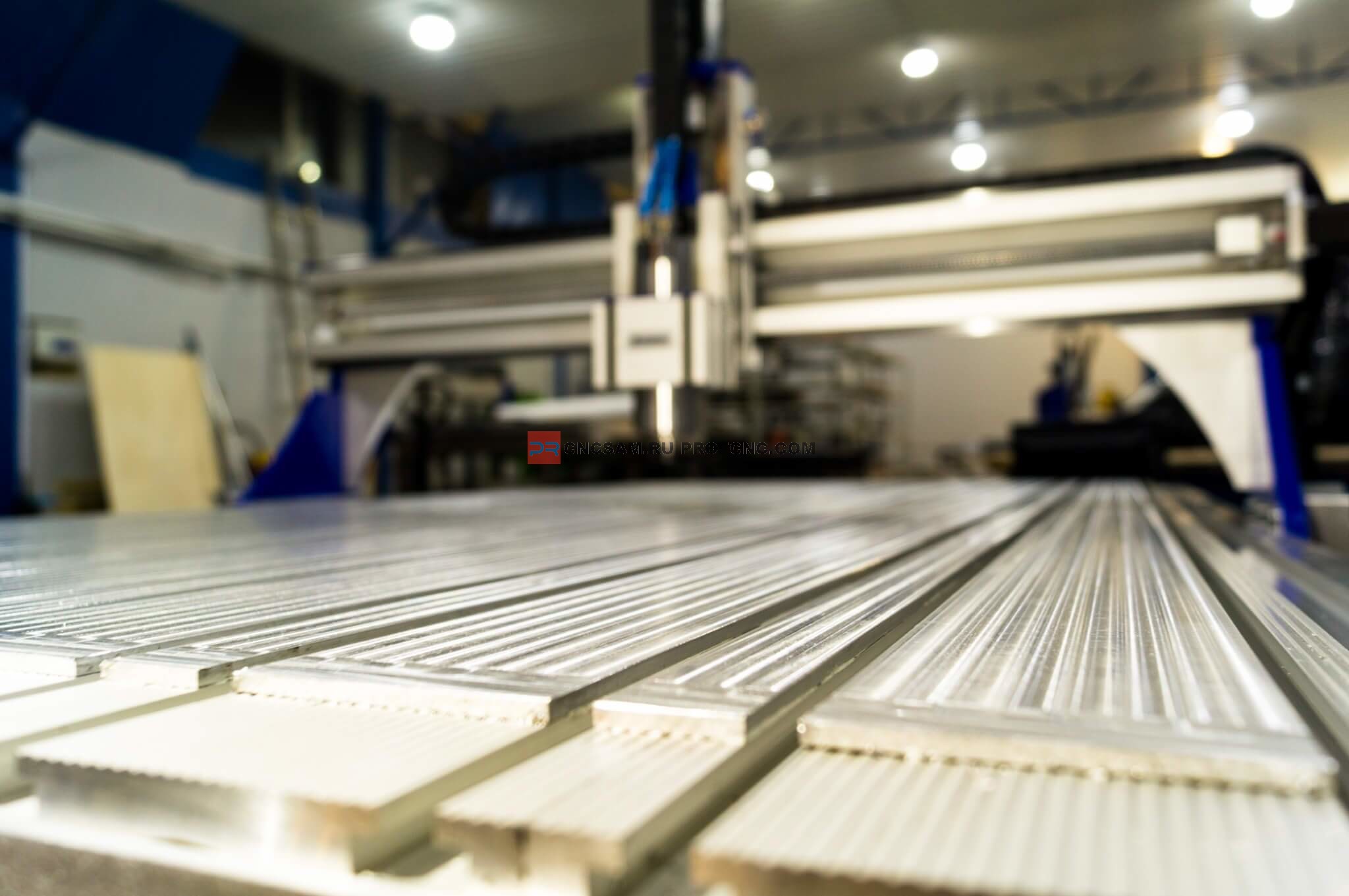

Станок обладает большим рабочим полем 2000х*1000 мм и может производить обработку со скоростью до 20000 мм/мин. Механическая часть станка позволяет перемещаться и перестраиваться с ускорениями до 2500мм/мин².

Обладая внушительной скоростью, имеет точность 0.072 мм/300мм хода.

Широкоформатный фрезерный станок с ЧПУ PROFCNC 2010 MA прекрасно справится с задачами по прямолинейному и криволинейному раскрою листовых материалов, так же отлично справится с выполнением задач мебельного производства, художественной студии или иного предприятия.

Станок станет прекрасным помощником на Вашем производстве и обеспечит высокий уровень производительности, повысит стабильного качества выходящей продукции.

Станок прост в работе и обслуживании. При установке системы управления RichAuto A11E Ваш станок получит высокую автономность, управлять им сможет даже начинающий оператор (после изучения  настоящей инструкции- она находится у нас на сайте и в свободном доступе).

СТАНИНА

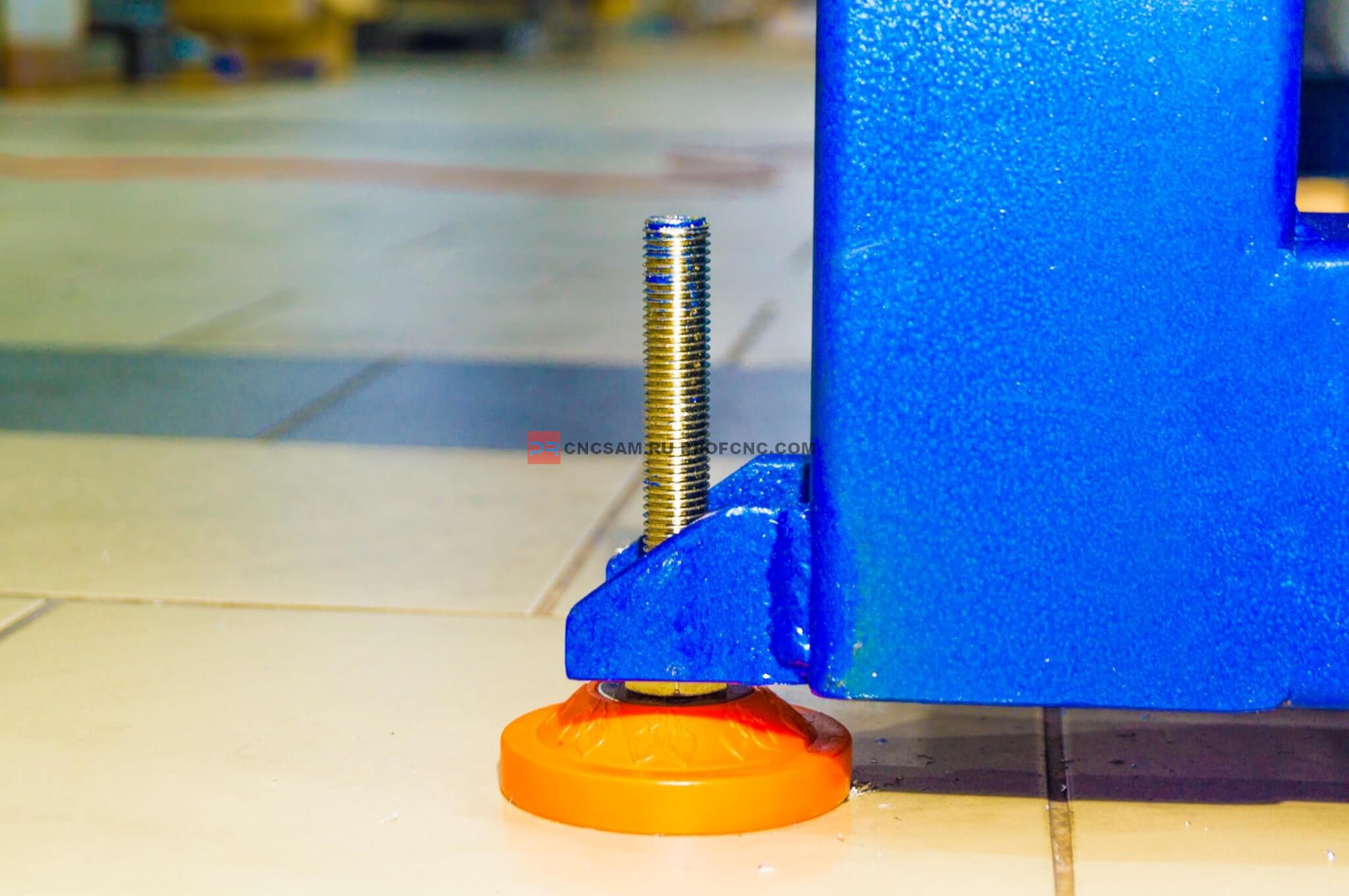

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 100х100 до 150х150 мм. Толщина стенки 4-6 мм. Станина проходит специальную обработку для снятия напряжений, оставшихся в результате проведения сварочных работ.

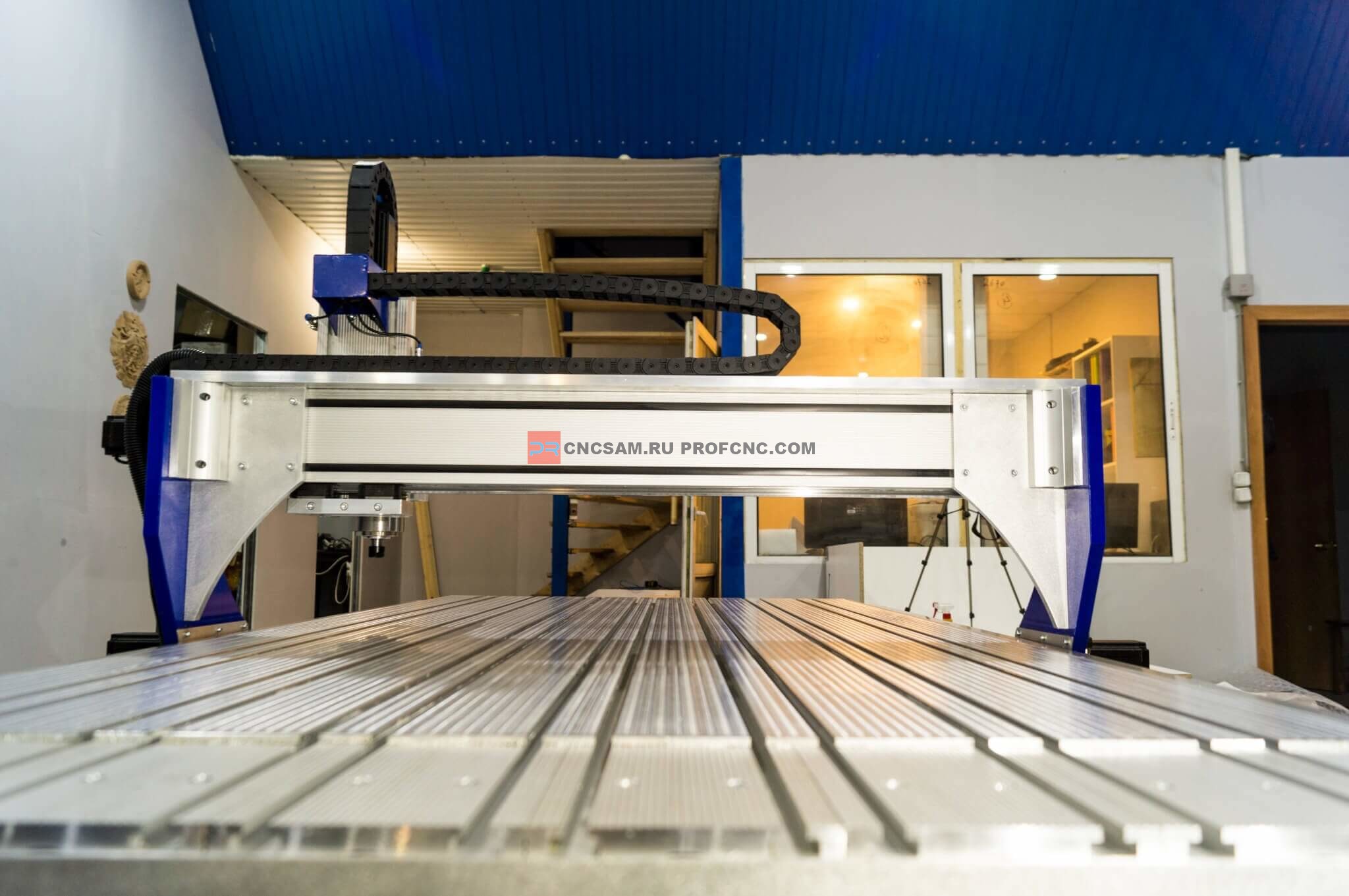

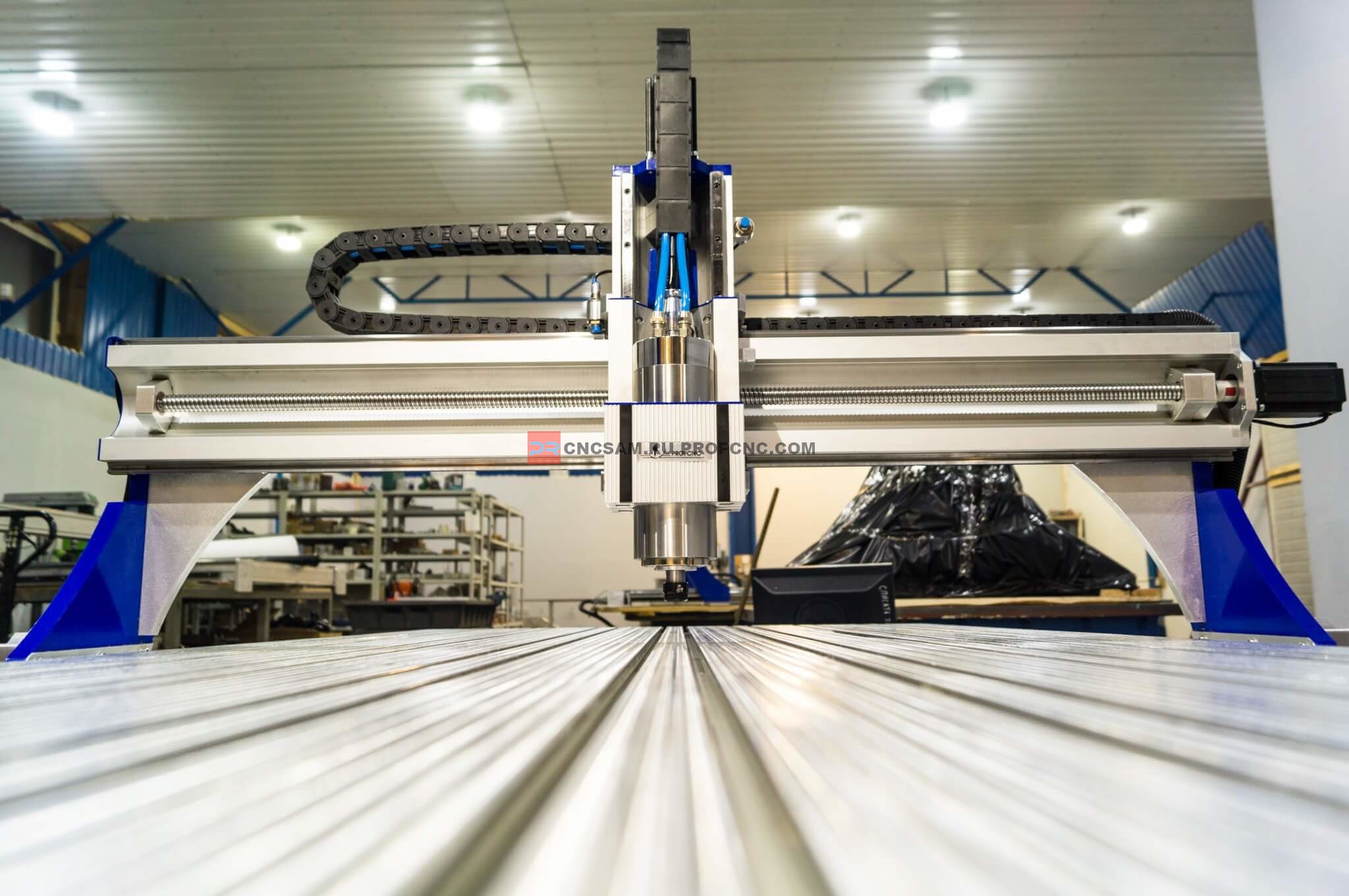

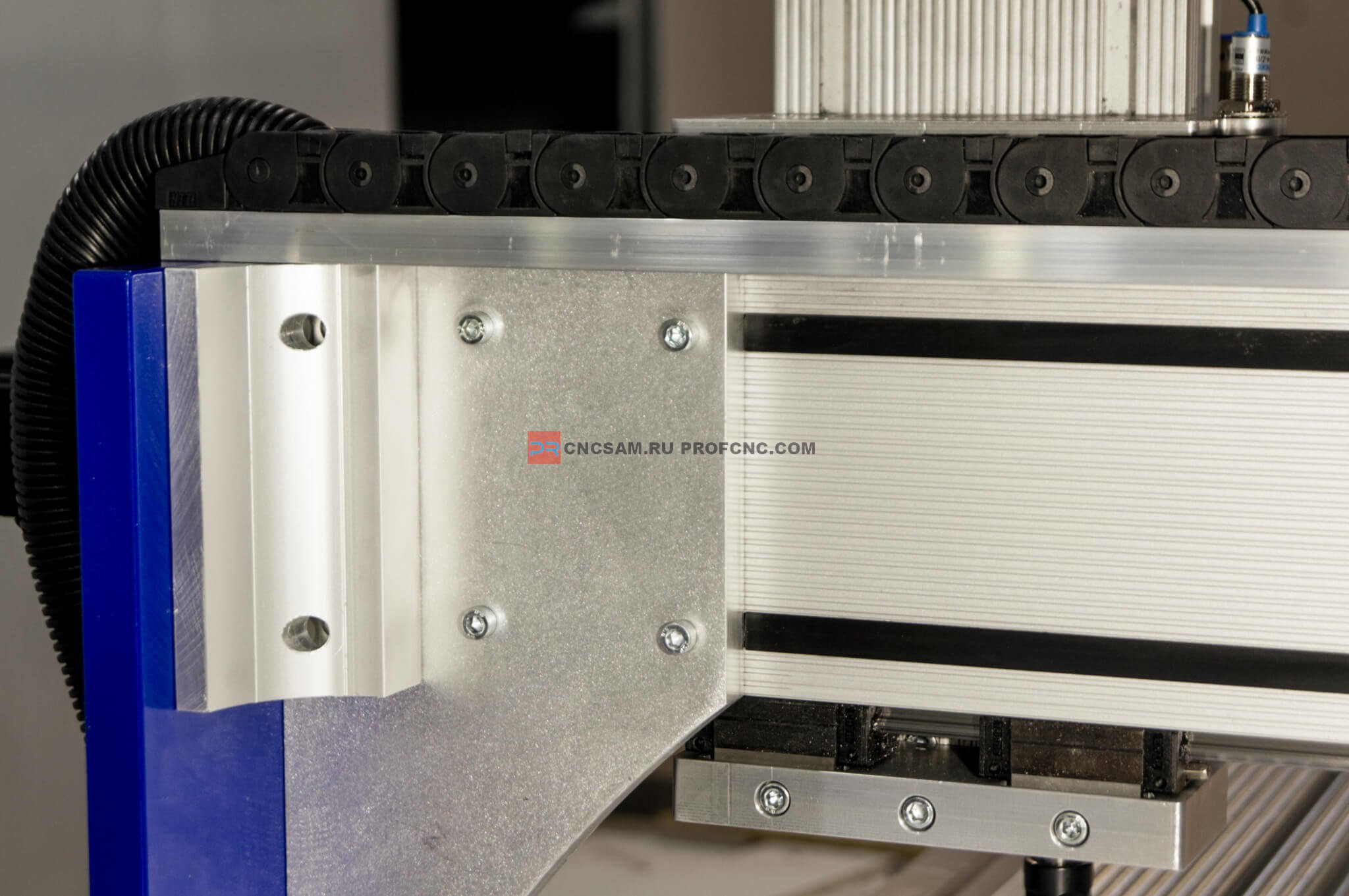

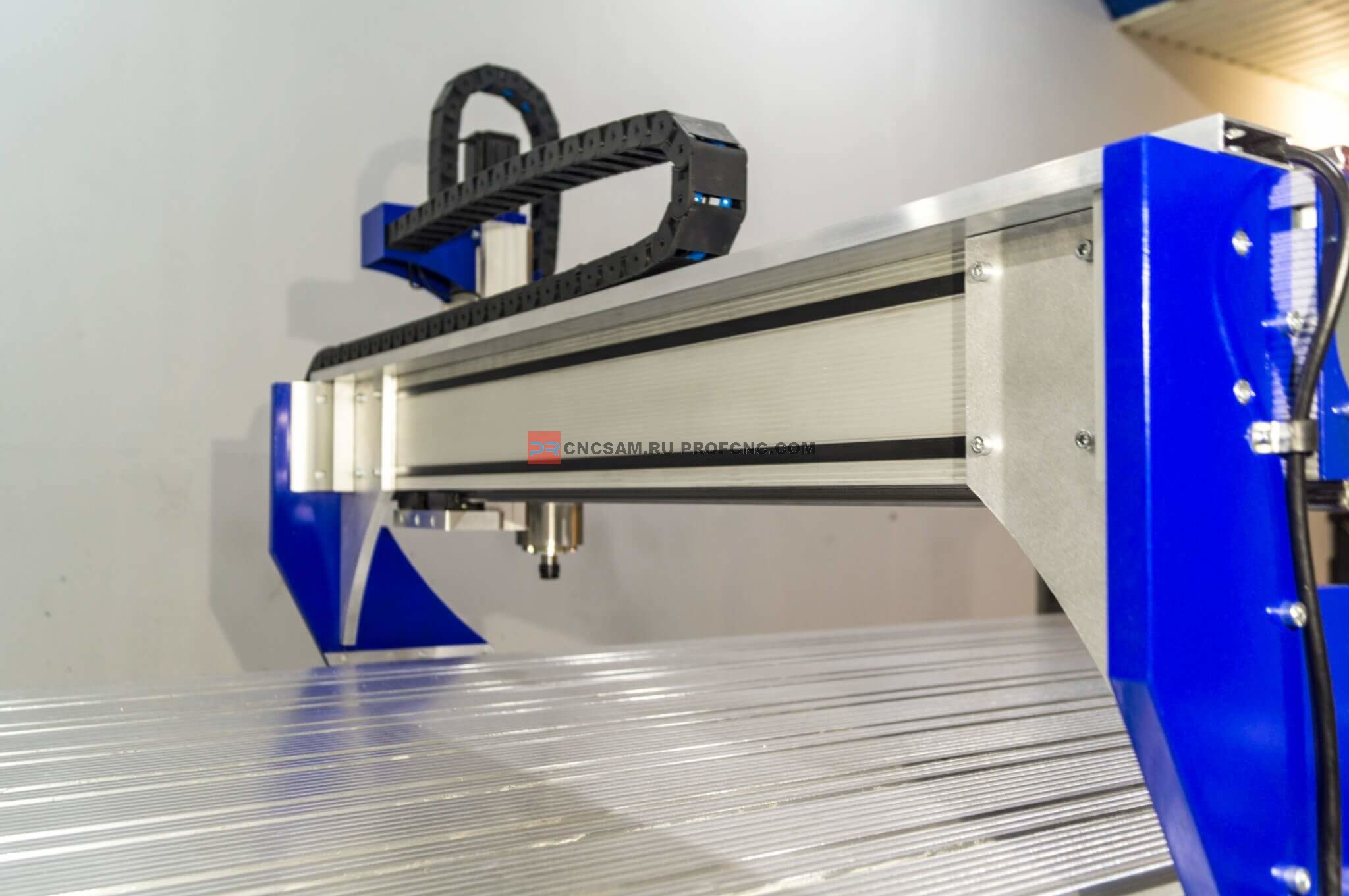

Портал фрезера выполнен из конструкционного алюминиевого профиля увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

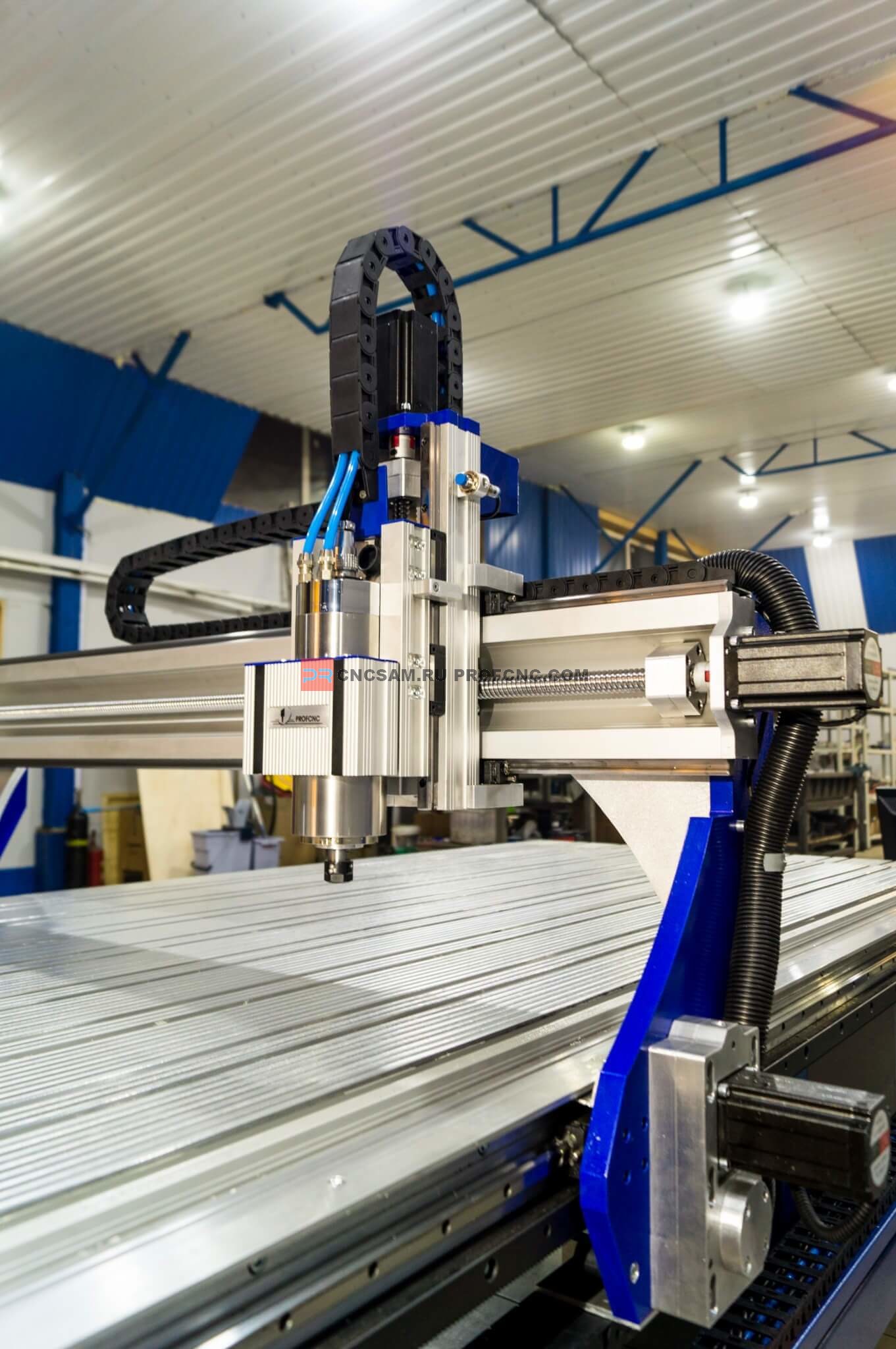

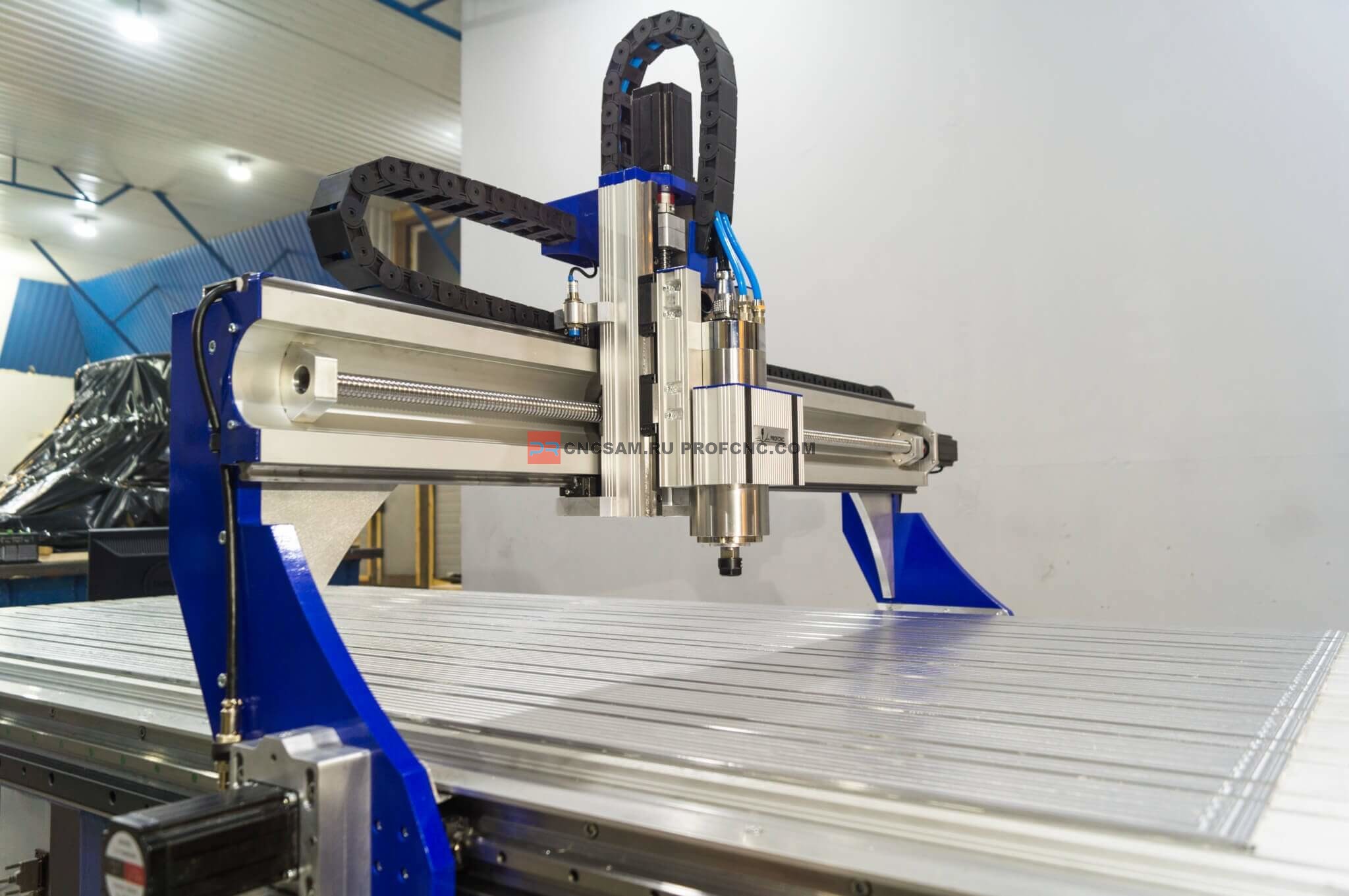

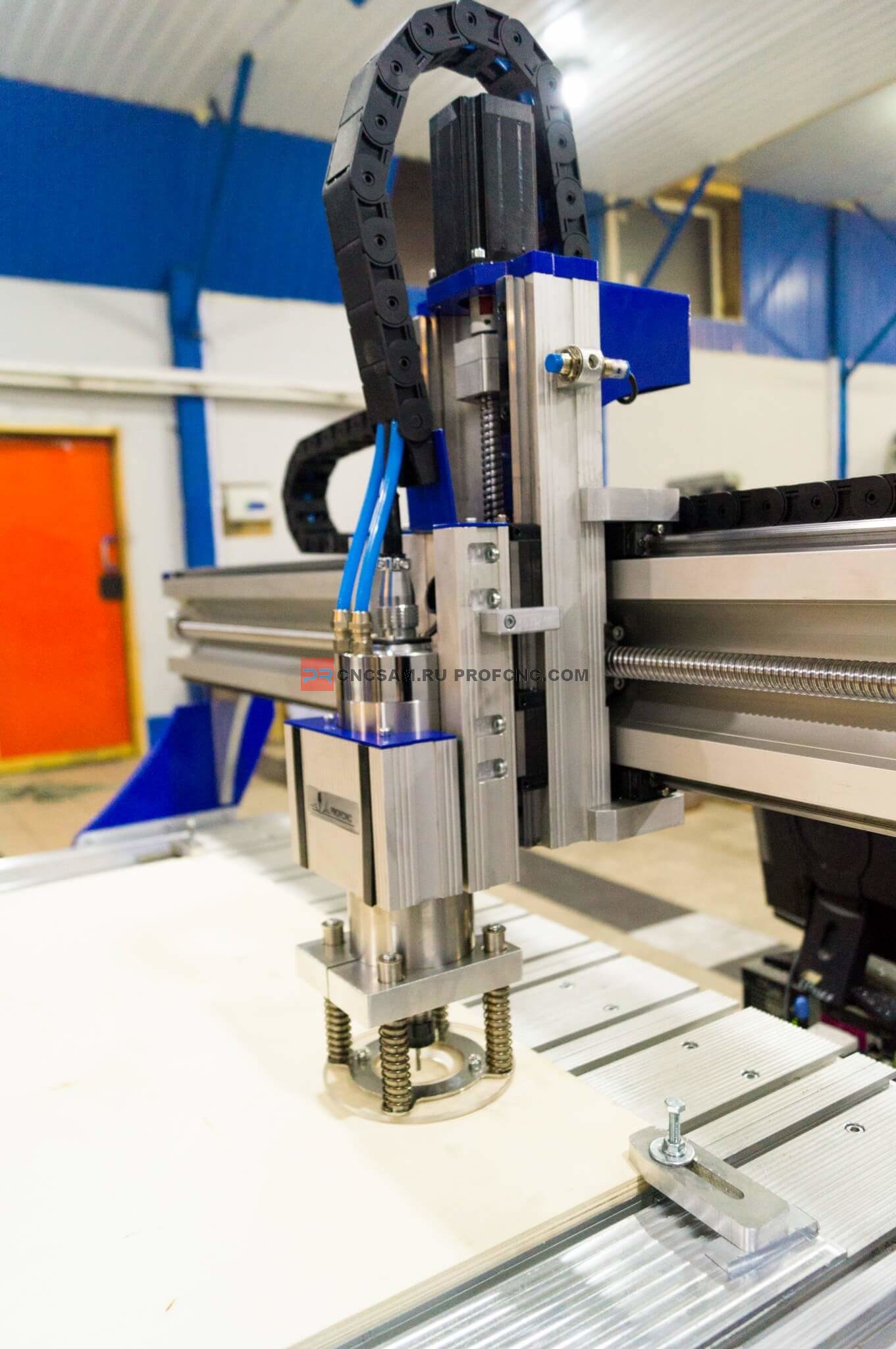

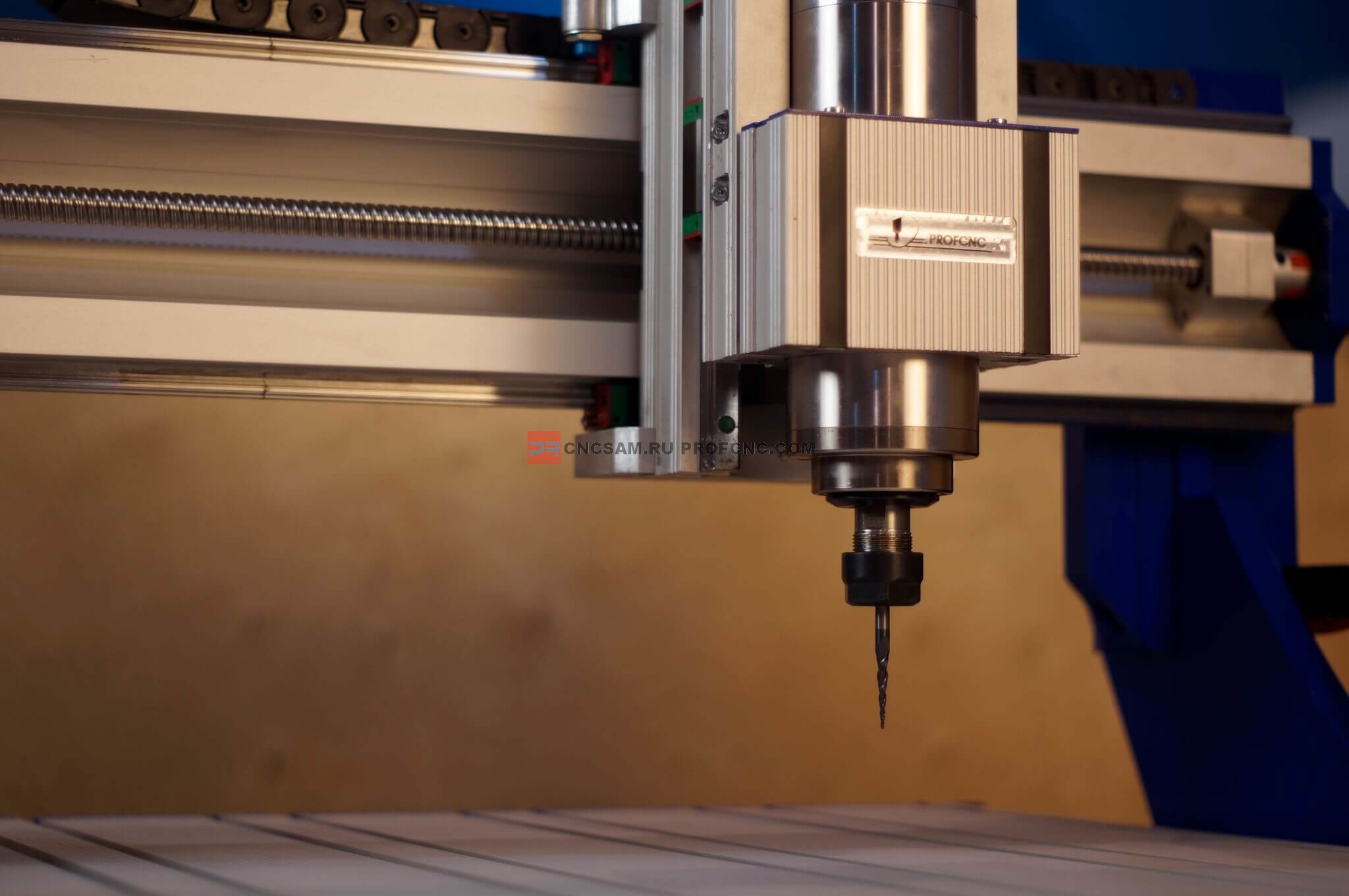

В базовой версии станка PROFCNC 2010 MA установлен шпиндель 2,2 кВт с жидкостным охлаждением с цанговым патроном ER20, позволяющим работать с инструментом, имеющим посадочный диаметр до 16 мм. Увеличение производительности при раскрое и обработки возможно при увеличении мощности шпинделя до максимально возможных 9 кВт.

СИСТЕМА УПРАВЛЕНИЯ

В базовой версии станка PROFCNC 2010 MA установлена плата-контроллер Bitsensor. Для управления станком используется PC с предустановленной операционной системой Win Xp и специализированное ПО Mach3 для управления станком.

Так же возможно управление станком и процессом фрезеровки с помощью контроллера RichAuto A11 с DSP процессором на базе 8-ми ядерного процессора SPARTAN-6 и процессора DSP TMS 320. Контроллер обеспечивает удобную и быструю работу и контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Vertic Aspire, Type3, MasterCAM и т.п.

Система управления может быть заменена на более производительную.

МЕХАНИКА

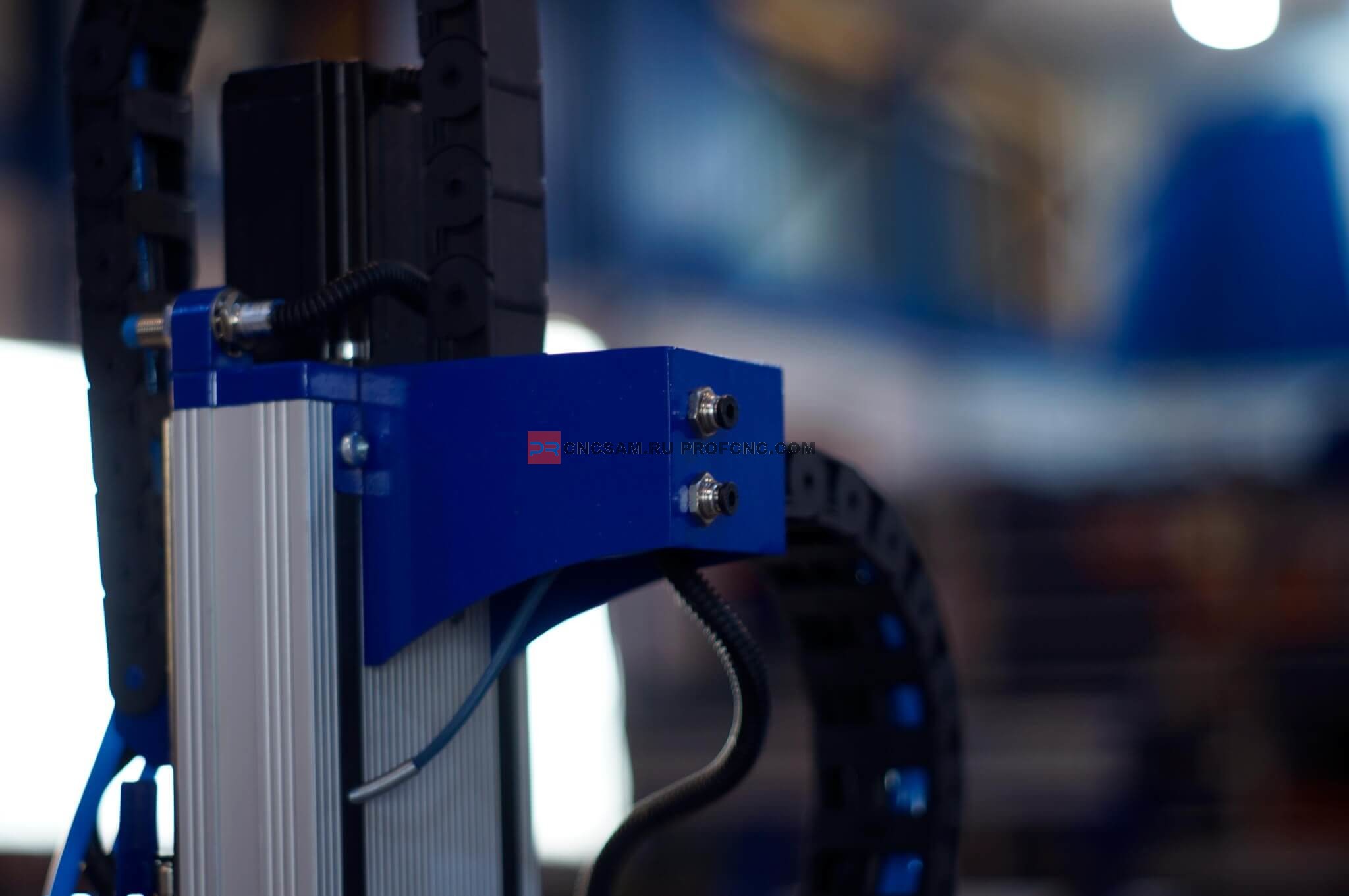

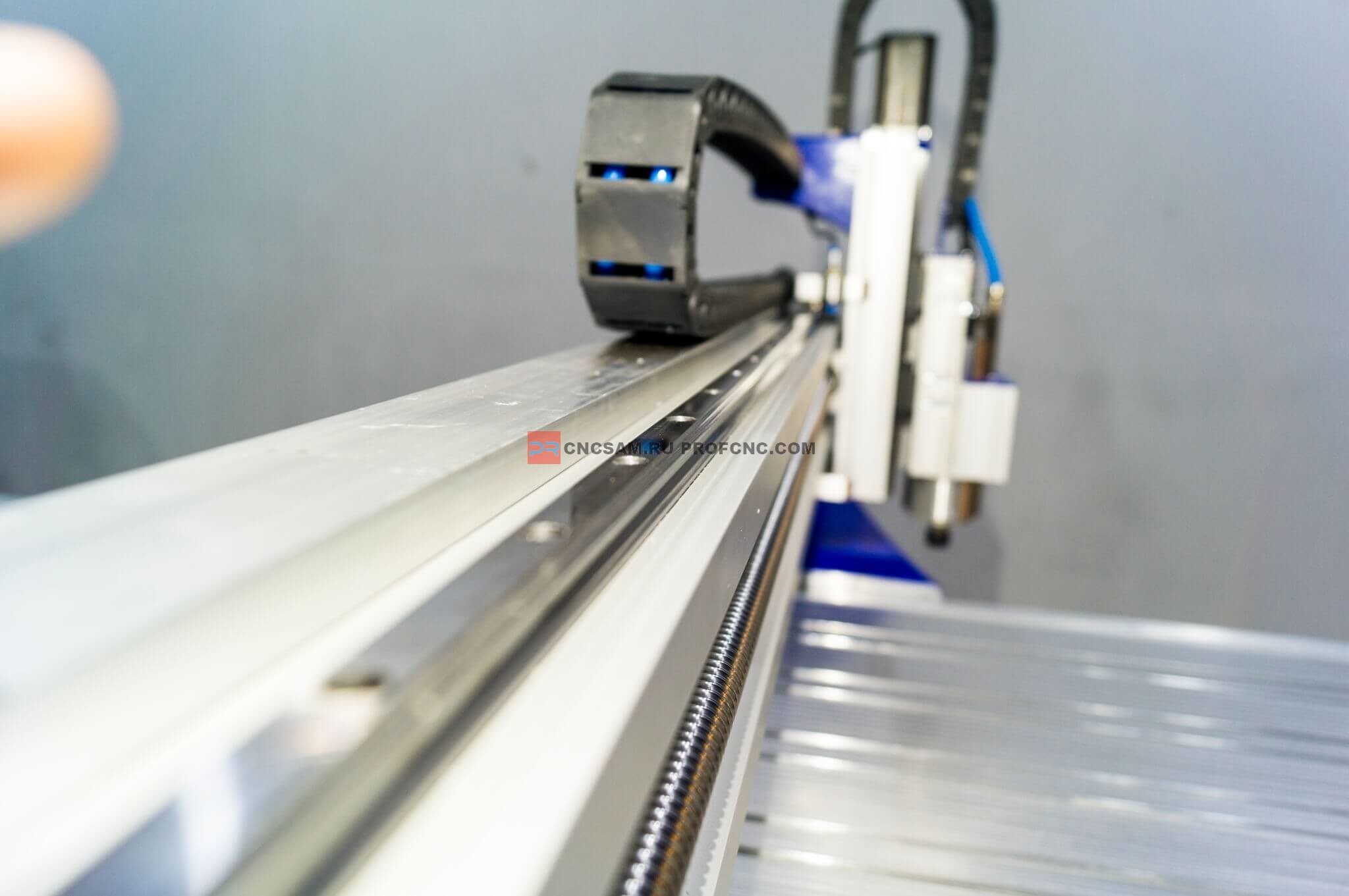

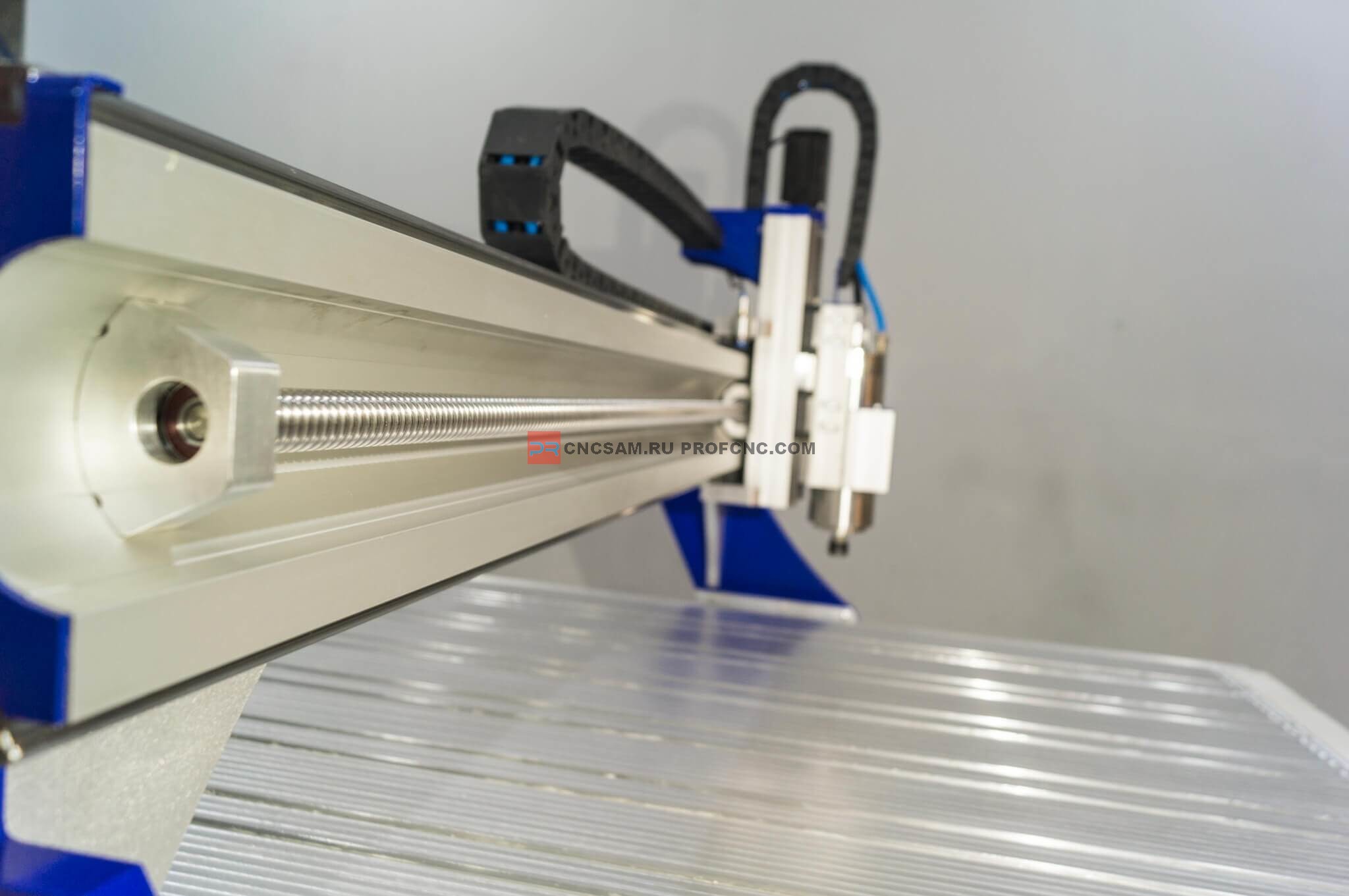

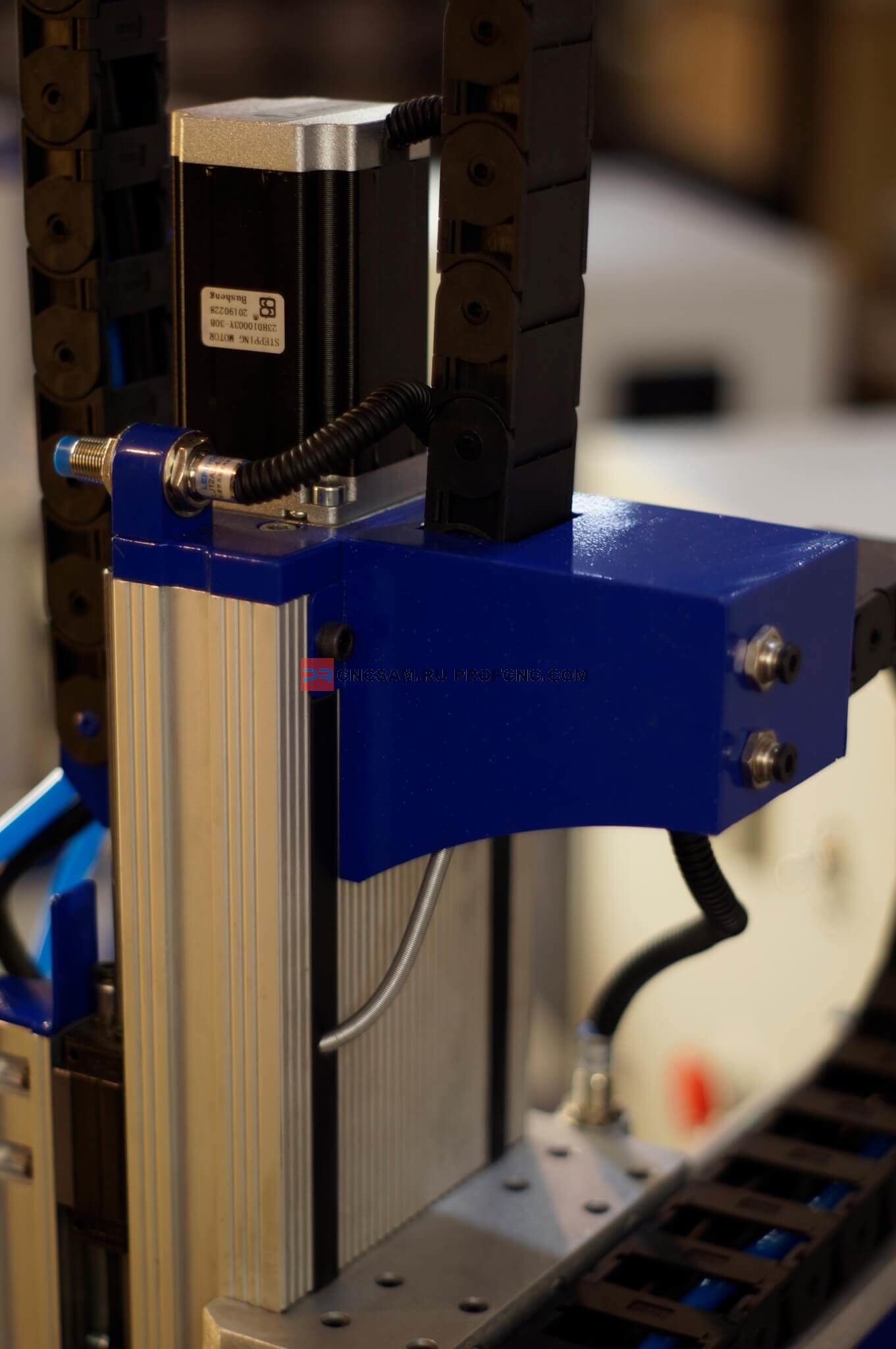

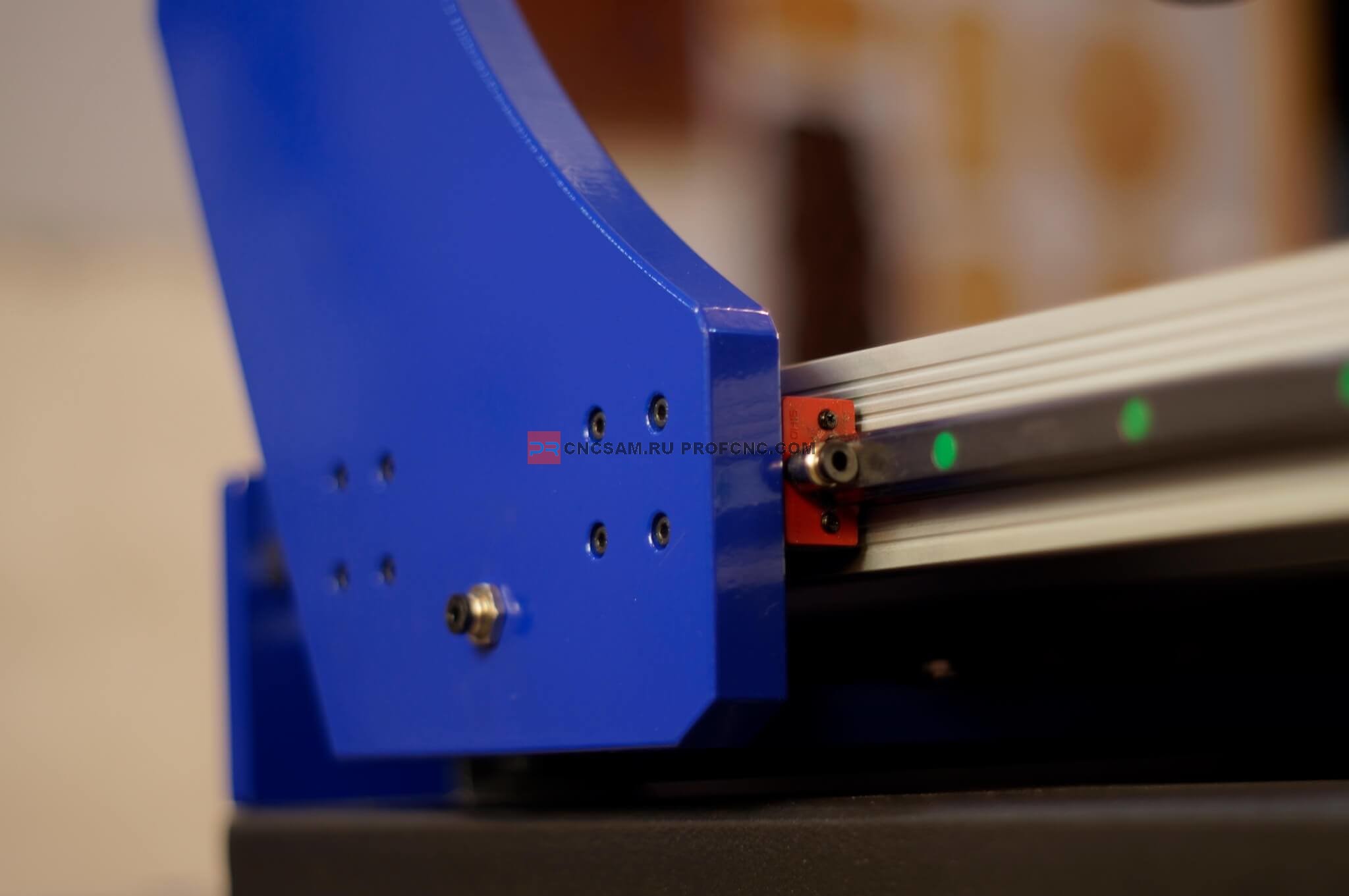

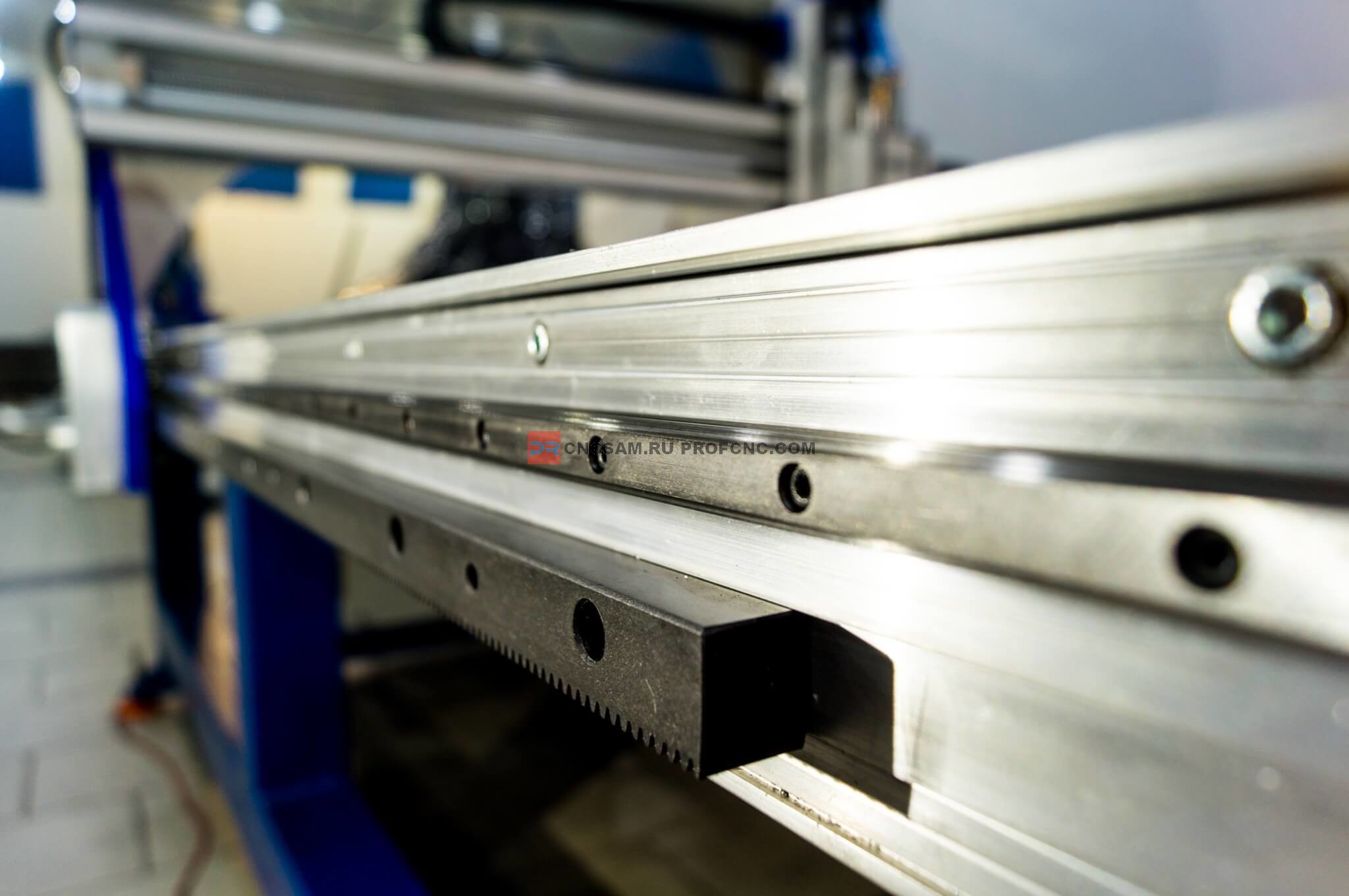

В базовой комплектации на фрезерный станок установлены шаговые двигатели 57мм 3.1N*m (Y2, X1, Z1) и ременные редукторы по осям XY с коэффициентом редукции 1:5. Перемещение по осям XY производится по профильным направляющим HIWIN (опция) или HG сечением 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на зубчатую рейку, по оси Z – на ШВП 20 мм.

На станке штатно установлена система смазки всех подшипников линейного перемещения, а также шарико-винтовой пары по оси Z.
